Splunk

最后更新 查看 MarkdownAgent 设置

本教程说明如何使用 Cloudflare App for Splunk ↗ 分析 Cloudflare Logs ↗。

前提条件

在将 Cloudflare 日志数据发送到 Splunk 之前,请确保:

  • 拥有现有的 Splunk Enterprise 或 Cloud 账户
  • 拥有 Cloudflare Enterprise 账户
  • 查阅 Splunk 文档 ↗ 了解 Cloudflare App

任务 1 - 安装并配置 Cloudflare App for Splunk

要安装 Cloudflare App for Splunk ↗:

  1. 登录 Splunk 实例。
  2. 在 Apps(应用) > Find More Apps(查找更多应用) 下,搜索 Cloudflare App for Splunk。
  3. 点击 Install(安装)。

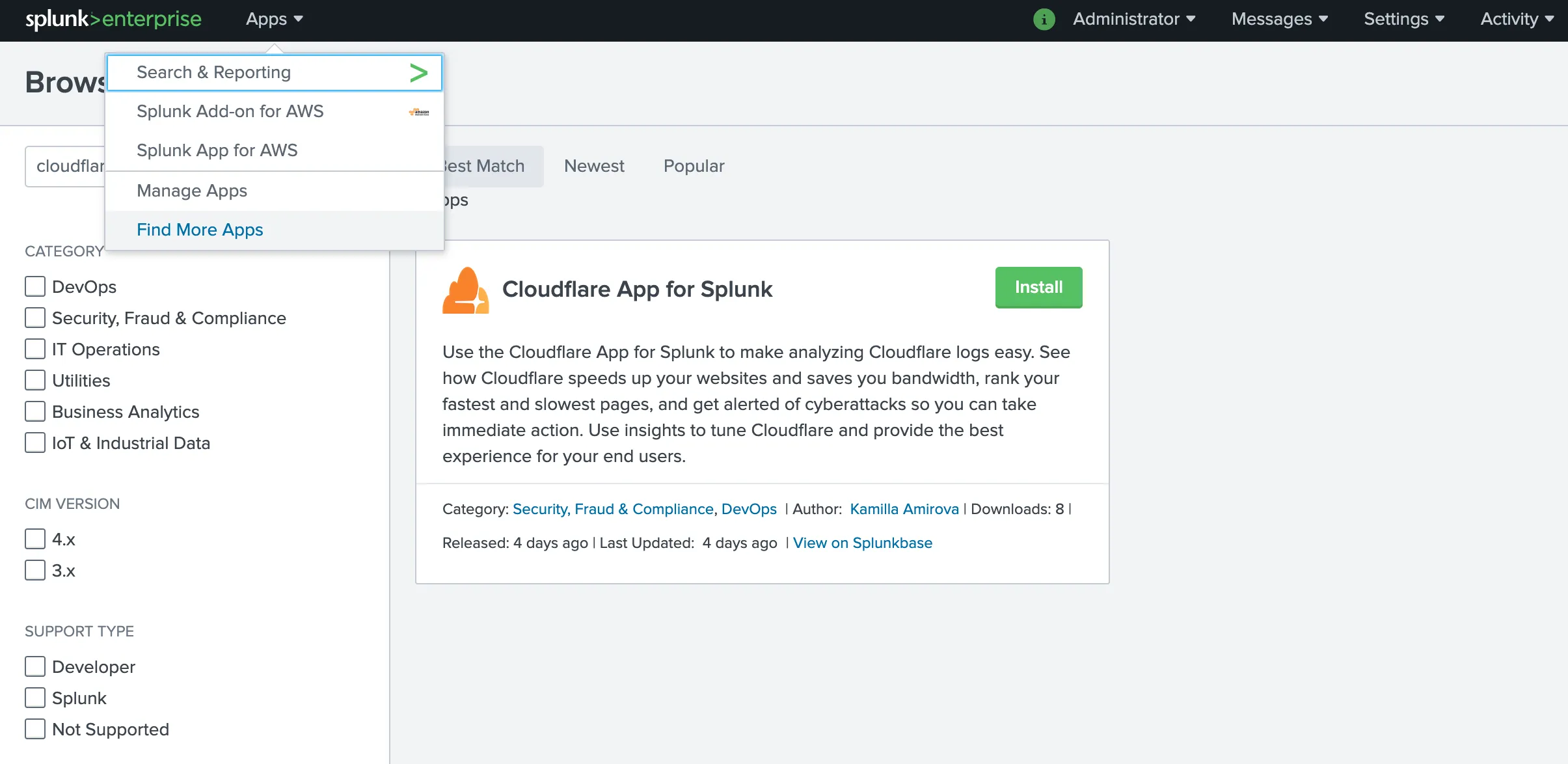

Splunk 网站展开 Apps 菜单,显示 Search & Reporting 菜单项以及 Cloudflare App for Splunk
  1. 重启并重新打开 Splunk 实例。

  2. 编辑 Cloudflare App for Splunk 中的 cloudflare:json source type。要编辑 source type:

    1. 点击 Settings(设置) 下拉菜单并选择 Source types(源类型)。
    2. 取消勾选 Show only popular(仅显示常用) 并搜索 cloudflare。
    3. 点击 Edit(编辑) 并将 Regex 表达式更改为 ([\r\n]+)。
    4. 保存编辑。
  3. 在 Splunk 上创建 index 以存储 HTTP Event 日志。要创建 index:

    1. 点击 Settings(设置) 下拉菜单打开设置屏幕,然后点击 Indexes(索引)。
    2. 选择 New Index(新建索引)。请注意,Indexes(索引) 页面还会显示所有现有 index 的状态,以便您了解是否即将用完许可空间。
    3. 将 index 命名为 cloudflare,这是 Cloudflare App 将使用的默认 index。
    4. 将 Index Data Type(索引数据类型) 设置为 Events(事件),然后选择 Save(保存)。
  4. 在 Splunk 上设置 HTTP Event Collector(HEC)。要创建 HEC:

    1. 点击 Settings(设置) 下拉菜单并选择 Data inputs(数据输入)。
    2. 选择 HTTP Event Collector 旁的 +Add new(+添加新项) 并按照向导操作。出现提示时,提交以下响应:
      • Name: Cloudflare
      • Source Type: Select > cloudflare:json
      • App Context: Cloudflare App for Splunk (cloudflare)
      • Index: cloudflare
    3. 向导结束时,您会看到 Token Value(令牌值)。此令牌授权 Cloudflare Logpush 作业将数据发送到 Splunk 实例。如果忘记现在复制,Splunk 允许您随时获取该值。
  5. 验证 Splunk 是否使用自签名证书。创建 Logpush 作业时需要此信息。

  6. 确定用于发送数据的端点。端点应为:

"<protocol>://input-<host>:<port>/<endpoint>" or "<protocol>://http-inputs-<host>:<port>/<endpoint>"

其中:

  • protocol:HTTP 或 HTTPS
  • input:根据您使用的是自助服务还是托管云计划,使用 input 或 http-inputs
  • host:Splunk 实例的主机名。确定主机名的最简单方法是查看登录 Splunk 时访问的 URL。
  • port:443 或 8088
  • endpoint:services/collector/raw

例如:https://prd-p-0qk3h.splunkcloud.com:8088/services/collector/raw。有关更多详情和示例,请参阅 Splunk 文档 ↗。

安装后说明

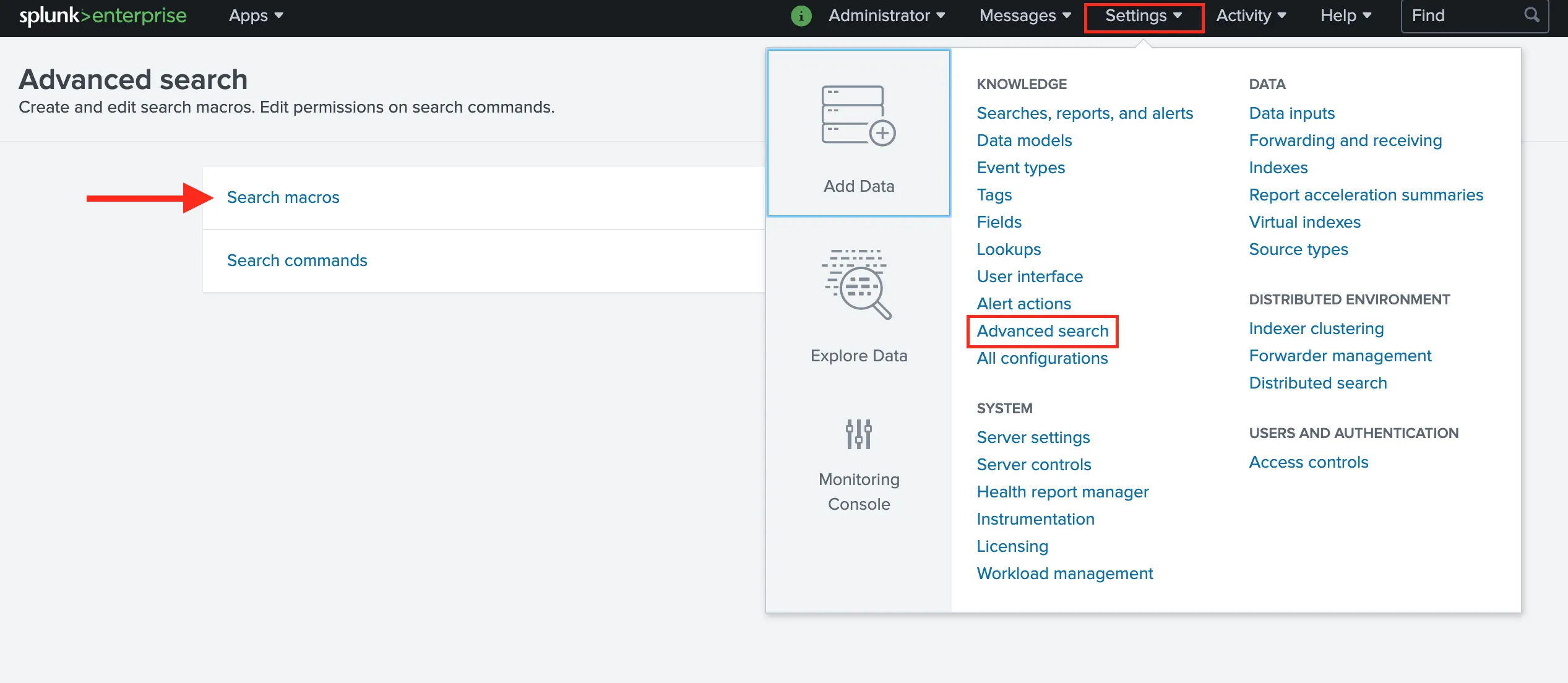

初始配置后,您可以点击 Settings(设置) 下拉菜单并导航到 Advanced search(高级搜索) 来更改 Index Name(索引名称)。在那里可以选择 Search macros(搜索宏) 并查找 Cloudflare App for Splunk。

Splunk 界面突出显示 Apps 菜单和 Manage Apps 选项以及 Enable Acceleration 复选框

Cloudflare App for Splunk 附带自定义 Cloudflare Data Model,加速时间范围为 1 天,但默认未加速。如果启用 Data Model acceleration ↗,我们建议 Data Model 仅加速 1 或 7 天,以确保 Splunk 环境中没有不利影响。

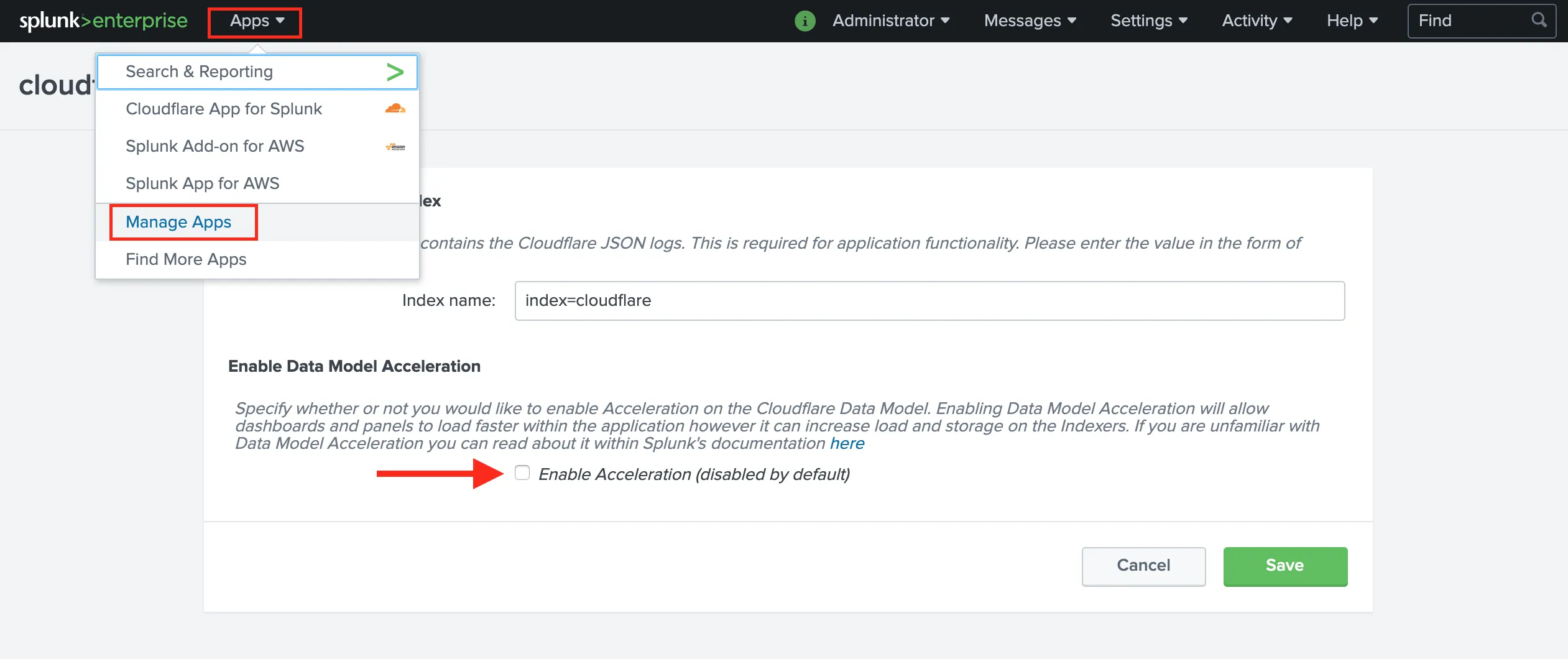

初始配置后,点击 Apps(应用) 下拉菜单,然后 Manage Apps(管理应用) > Cloudflare Set Up(Cloudflare 设置) 访问应用设置页面来启用或禁用加速。

Splunk Advanced Search 页面突出显示 Search macros 和 Advanced search

您也可以通过 Settings > Data models 手动配置 Data Models。在 Splunk 文档 ↗ 中了解更多关于 data model acceleration 的信息。

任务 2 - 创建到 Splunk 的 Cloudflare Logpush 作业

按照 启用 Logpush 到 Splunk 创建 Logpush 作业。填写 Splunk 目标时:

  • 将 任务 1 中配置的端点用于 Splunk HEC URL,包含 /services/collector/raw 路径。
  • 将 任务 1 中创建的 HEC 令牌用于 Auth Token,并以 Splunk 为前缀(例如 Splunk 12345678-1234-1234-1234-1234567890ab)。
  • 将 Source Type 设置为与要推送的数据集匹配的值,以便 Cloudflare App for Splunk 正确解析事件:
    • HTTP 请求、Firewall 事件、Spectrum 事件以及大多数 zone 范围数据集:cloudflare:json
    • DNS 日志,包括 Zero Trust Gateway DNS:cloudflare:dns
    • 审计日志:cloudflare:audit
    • Access 请求:cloudflare:access
    • CASB findings:cloudflare:casb
    • Zero Trust Gateway HTTP:cloudflare:http
    • Zero Trust Gateway Network:cloudflare:network
  • 仅当 Splunk 实例使用自签名证书时,才打开 Use insecure skip verify option(使用不安全的跳过验证选项),如 任务 1 所述。

在 Send the following fields(发送以下字段) 下,保留默认值,或参阅仪表板部分选择完全填充 Cloudflare App for Splunk 仪表板所需的字段。

创建作业后,启用它以开始发送日志。要确认端到端投递,请在 Splunk 中运行以下搜索:

index="cloudflare"

一旦启用作业,Cloudflare 会发送两条系统确认事件以验证连接性和投递设置。常规 Cloudflare 日志随后很快开始流式传输。数据可能需要几分钟才会出现。

任务 3 - 查看仪表板

您可以使用以下十三个(13)仪表板分析 Cloudflare 日志。

您可以在这些仪表板中使用筛选器,按日期和时间、设备类型、国家/地区、user agent、客户端 IP、hostname 等缩小分析范围,进一步帮助调试和追踪。

关于仪表板

以下概述的仪表板是 Cloudflare App for Splunk 的一部分。

Cloudflare - Snapshot

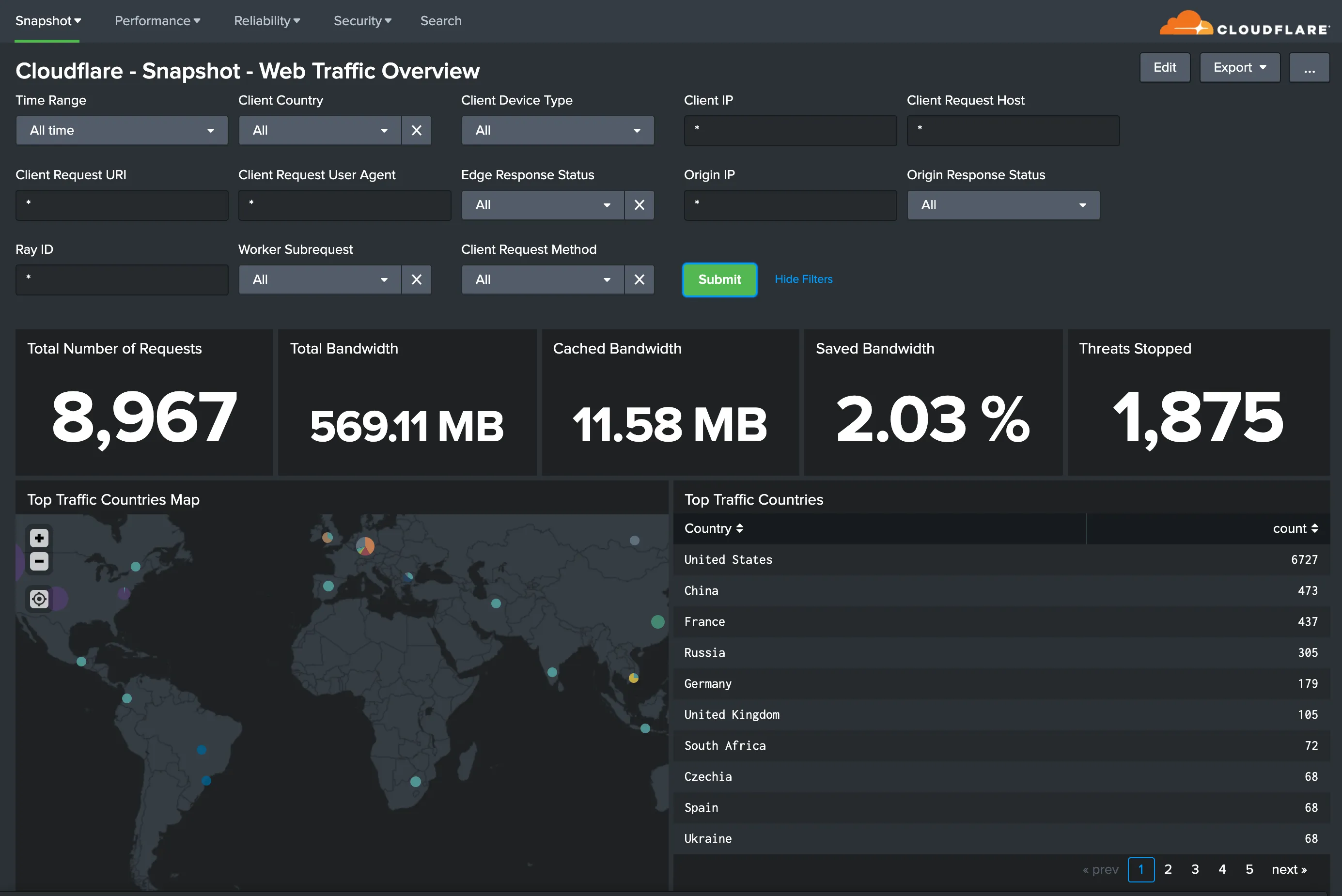

Web Traffic Overview 和 Web Traffic Types:概览 Cloudflare 网络上网站和应用程序的最重要指标。 显示 Web Traffic Overview 指标的 Splunk 仪表板

Cloudflare - Reliability

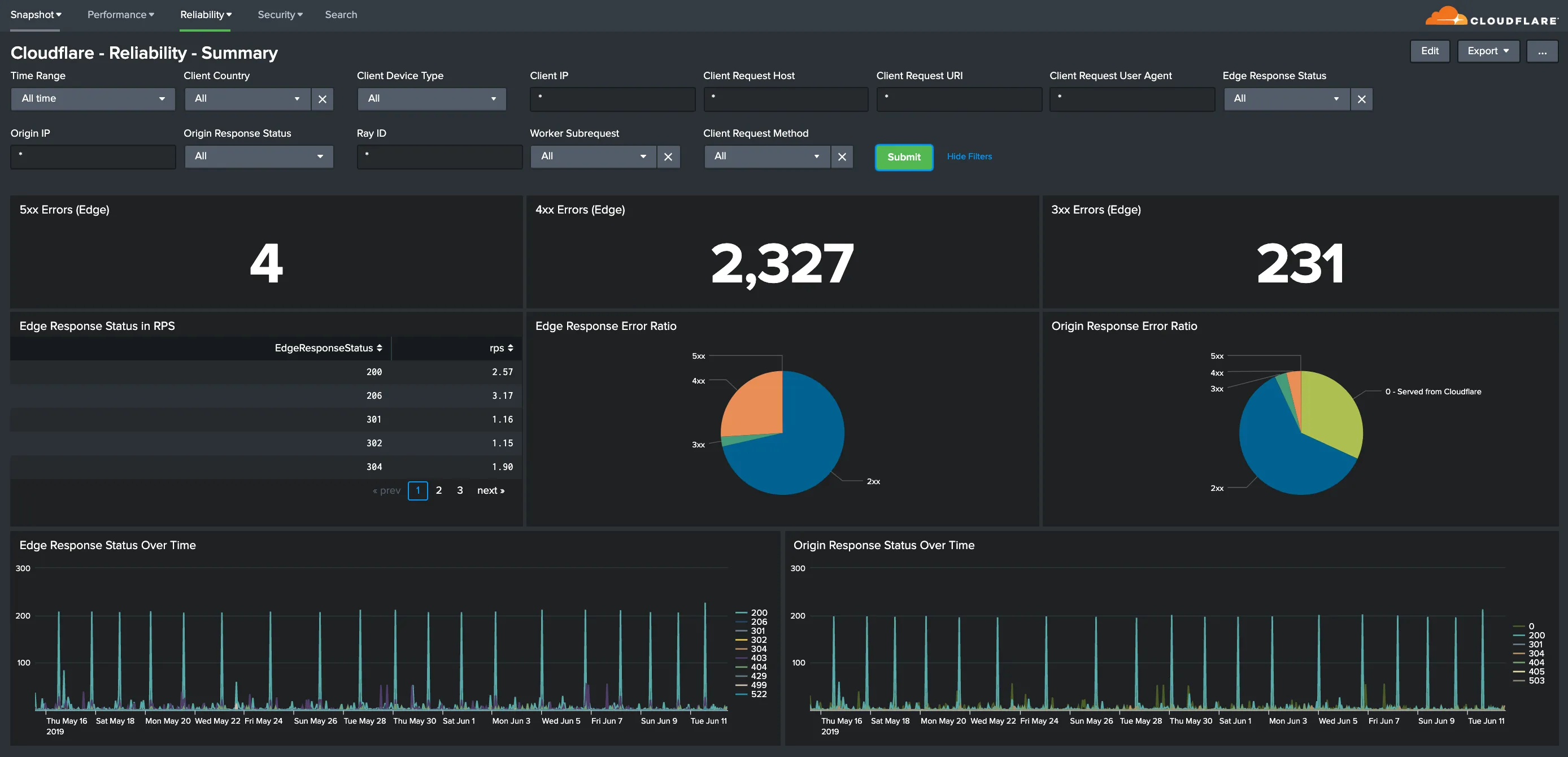

Summary 和 Detailed:了解网站和应用程序的可用性。指标包括源站响应错误比率、源站响应状态随时间变化、3xx/4xx/5xx 错误百分比随时间变化等。 显示可靠性指标高层摘要的 Splunk 仪表板

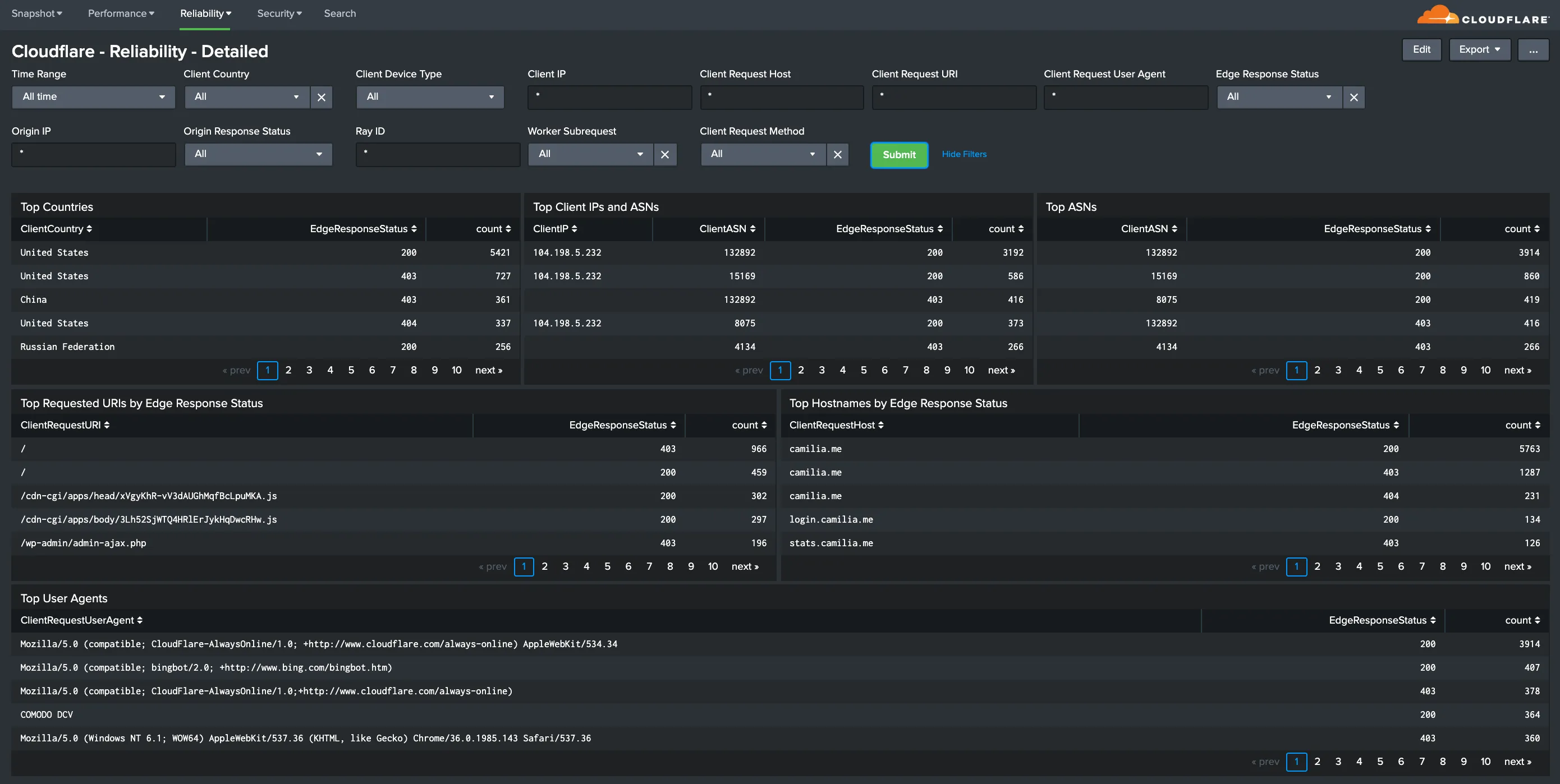

显示可靠性指标详细摘要的 Splunk 仪表板

Cloudflare - Security

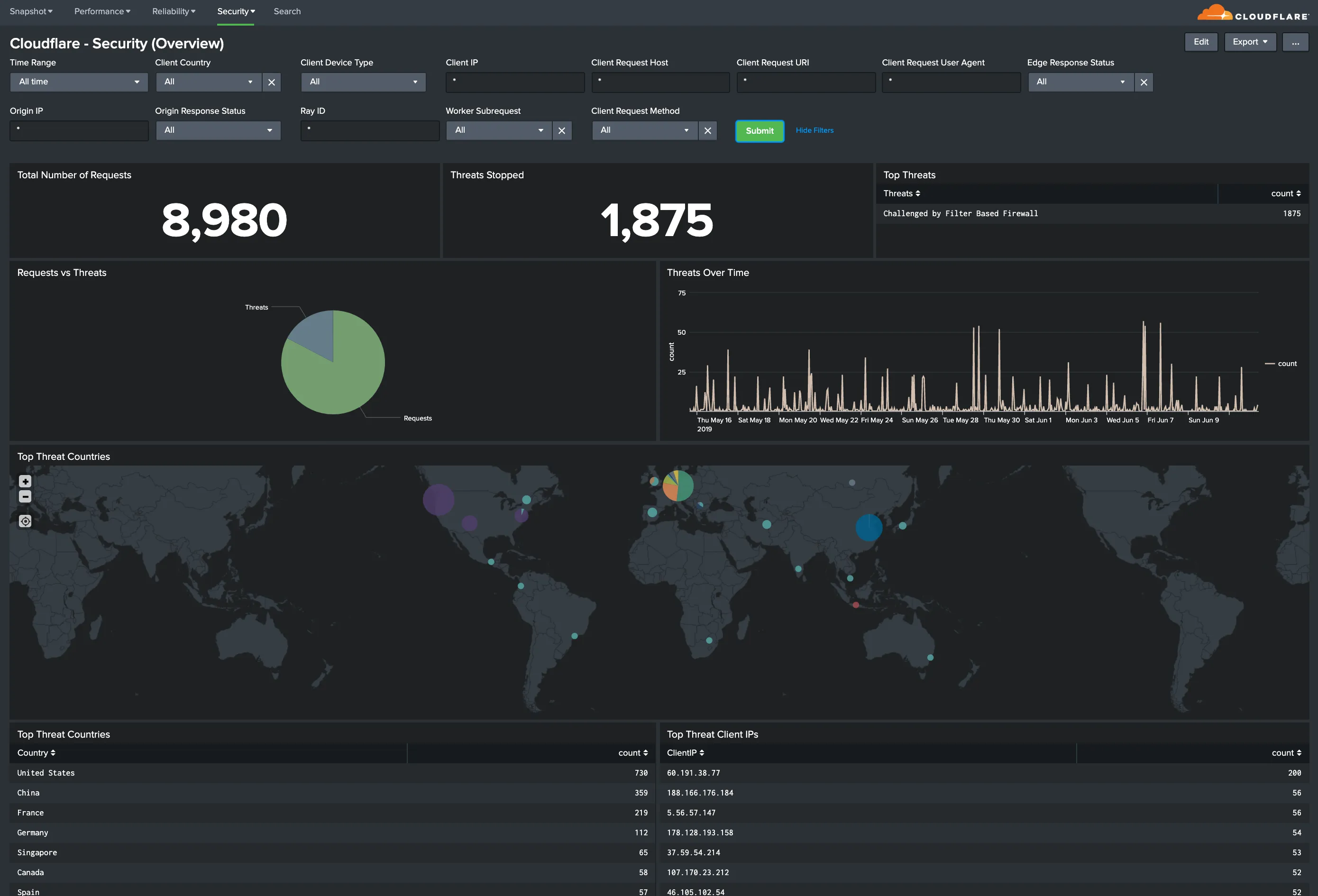

Overview:了解网站和应用程序面临的威胁,包括阻止的威胁数量、威胁随时间变化、主要威胁国家/地区等。 显示安全指标概览的 Splunk 仪表板

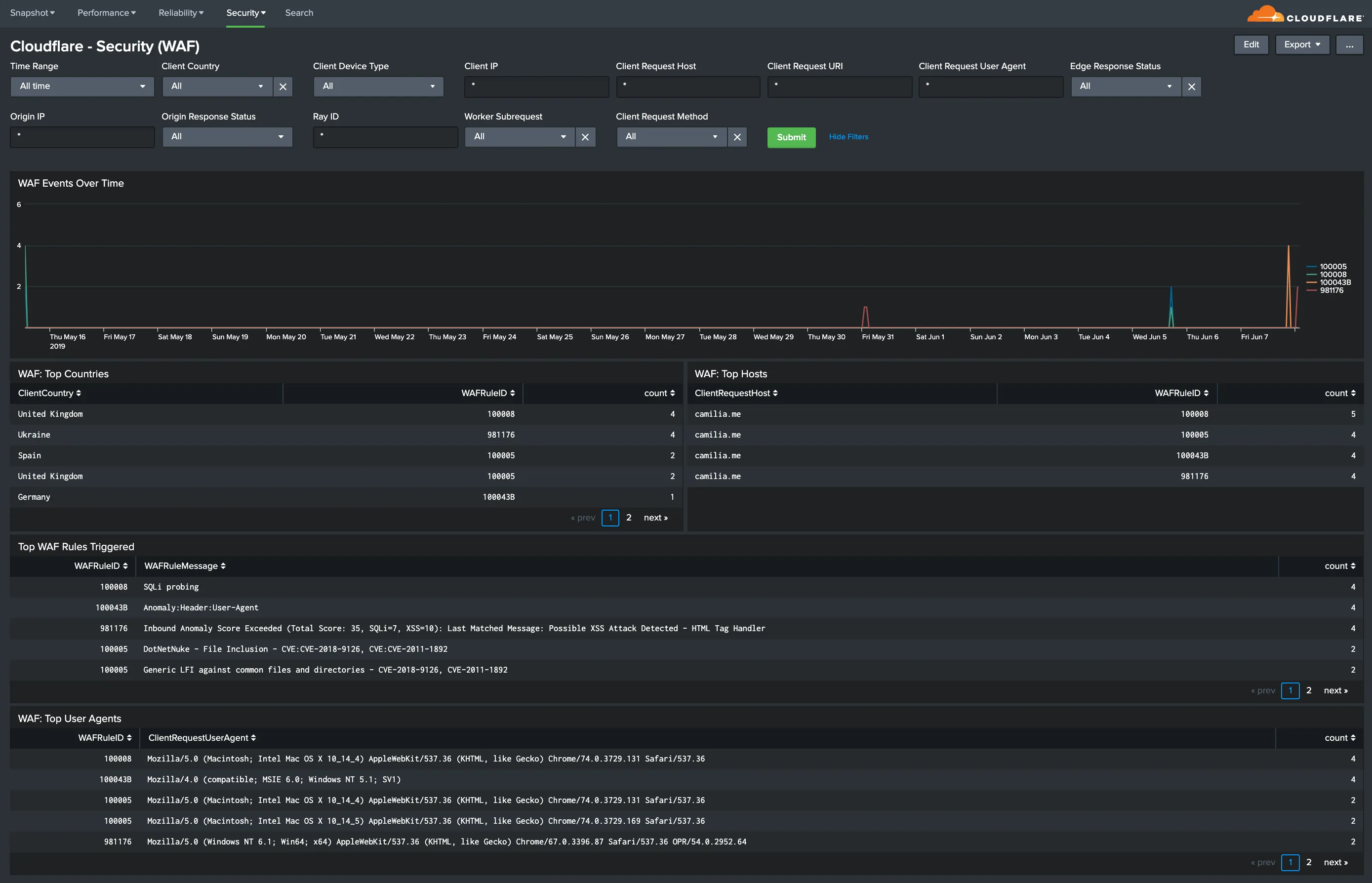

WAF:了解 Web Application Firewall 识别和缓解的威胁,包括 SQL 注入、XSS 等事件。使用此数据微调防火墙,针对明显威胁并防止误报。 显示 WAF 安全指标概览的 Splunk 仪表板

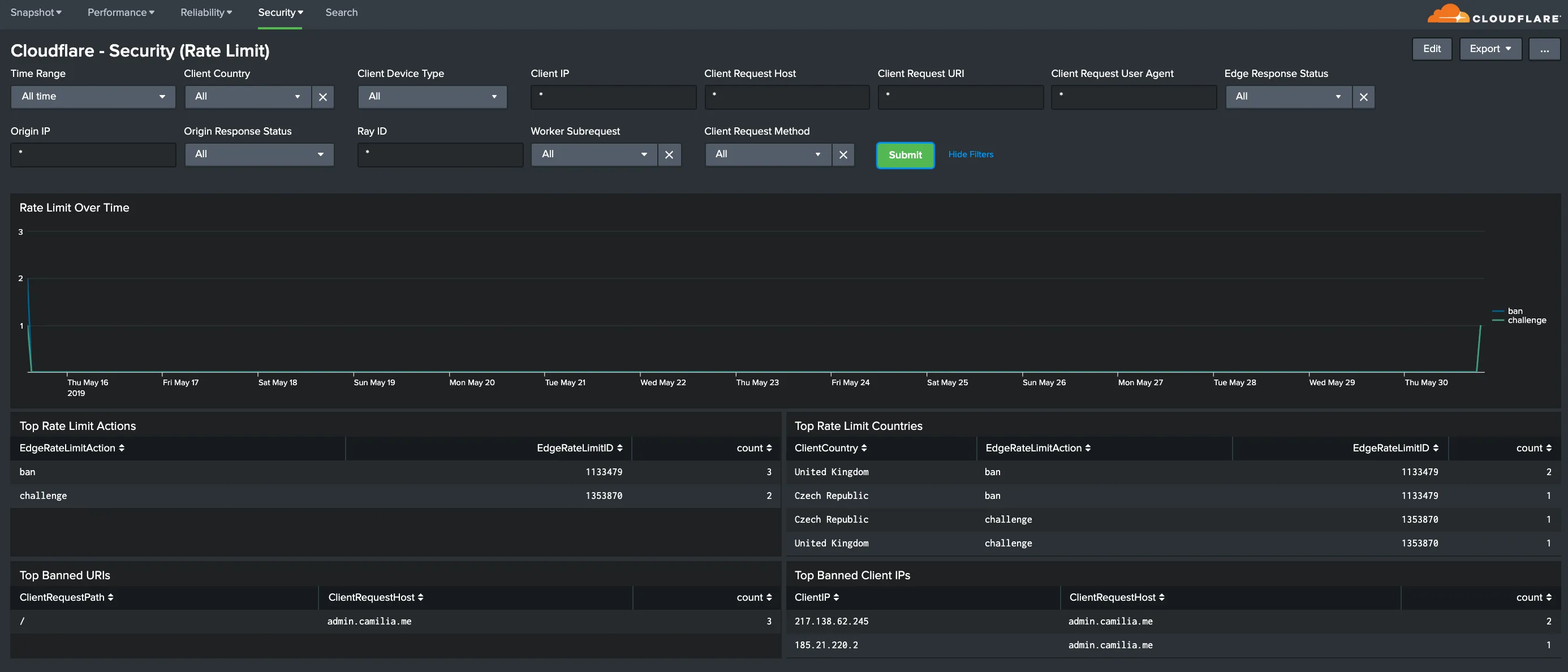

Rate Limiting:了解速率限制防护,抵御拒绝服务攻击、暴力破解登录尝试以及针对网站或应用程序的其他滥用行为。 显示 Rate Limiting 安全指标概览的 Splunk 仪表板

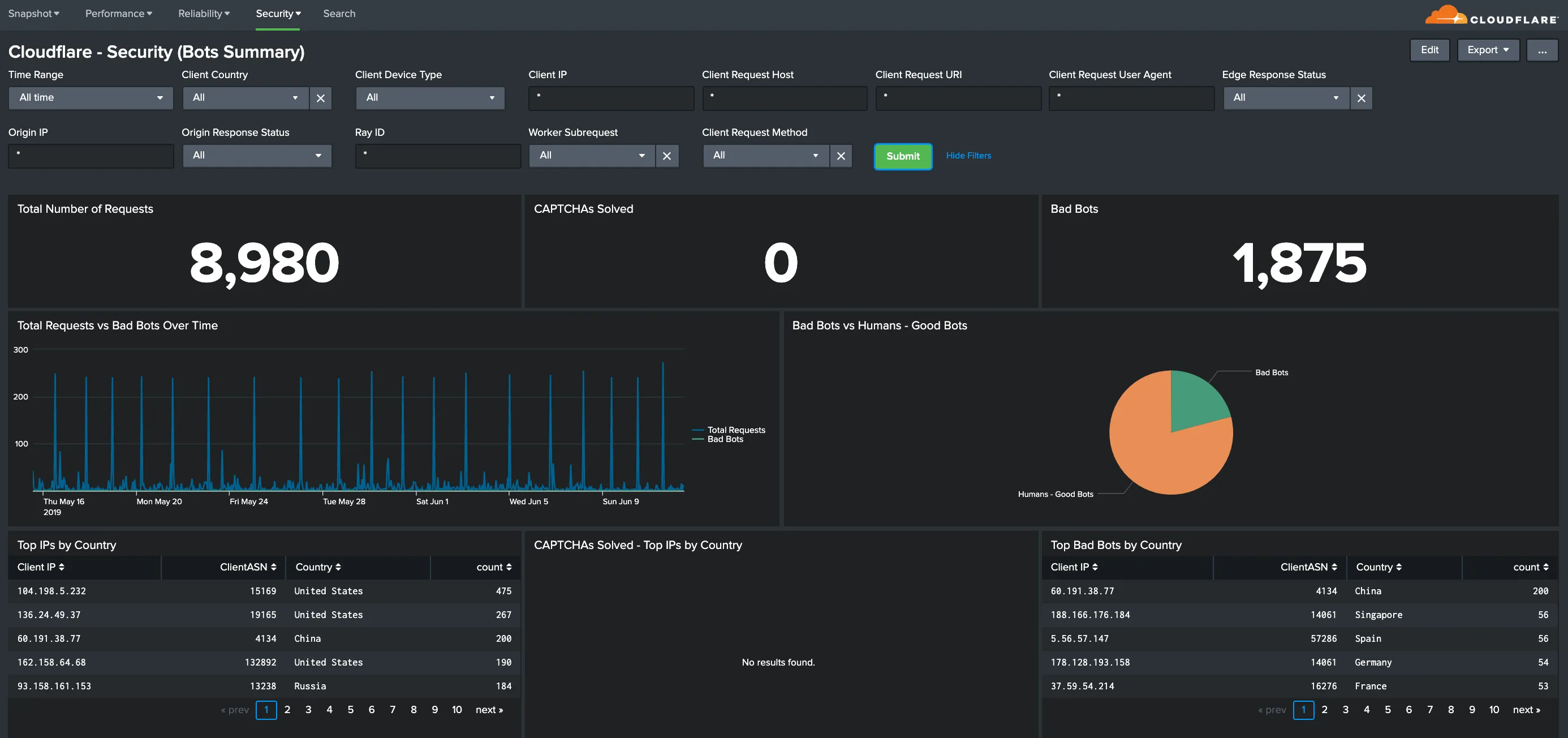

Bots Summary 和 Bots Detailed:调查网站上的 bot 活动,防止内容抓取、结账欺诈、垃圾注册和其他恶意活动。 显示 Bots 安全指标高层摘要的 Splunk 仪表板

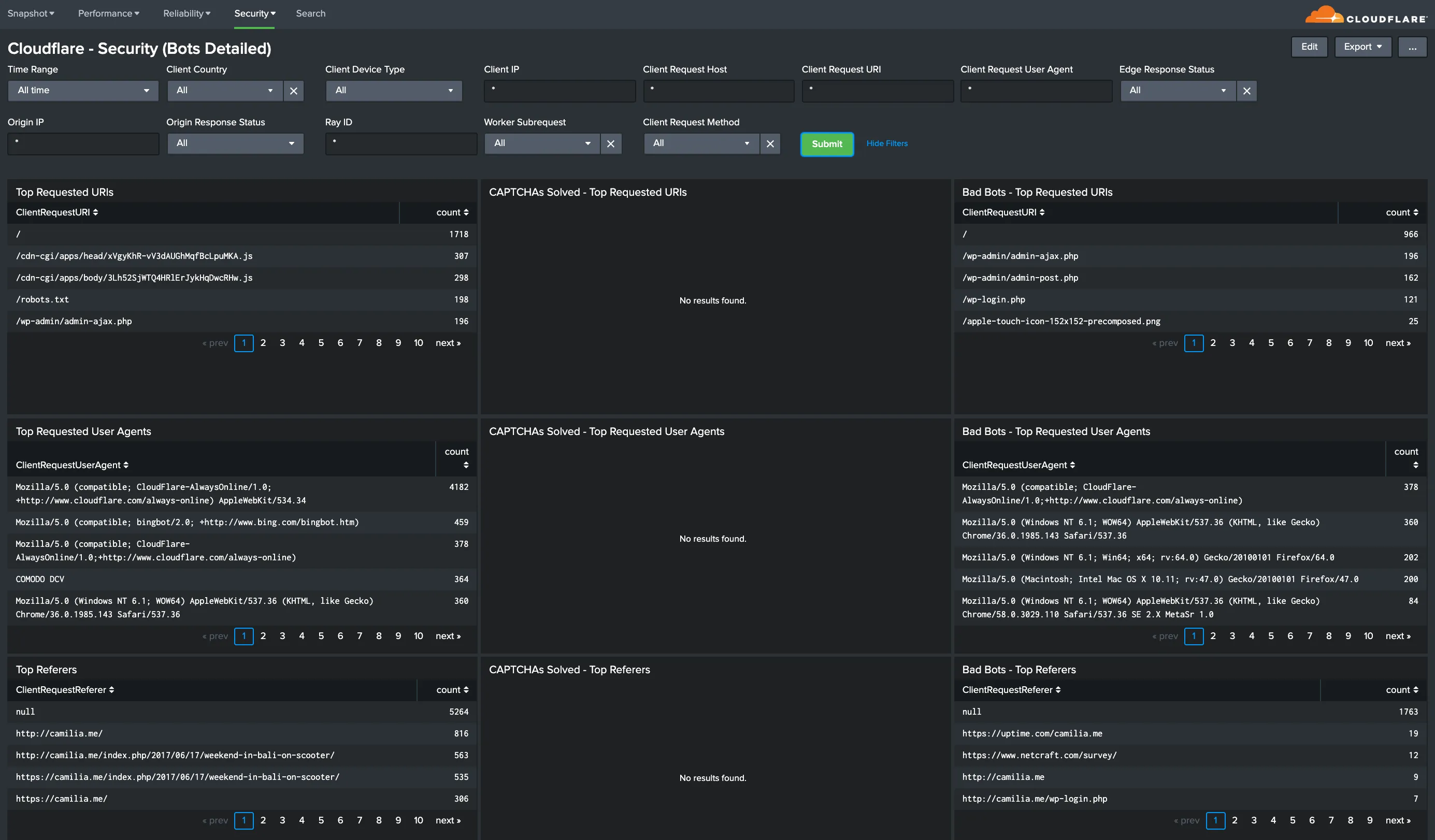

显示 Bots 安全指标详细摘要的 Splunk 仪表板

Cloudflare - Performance

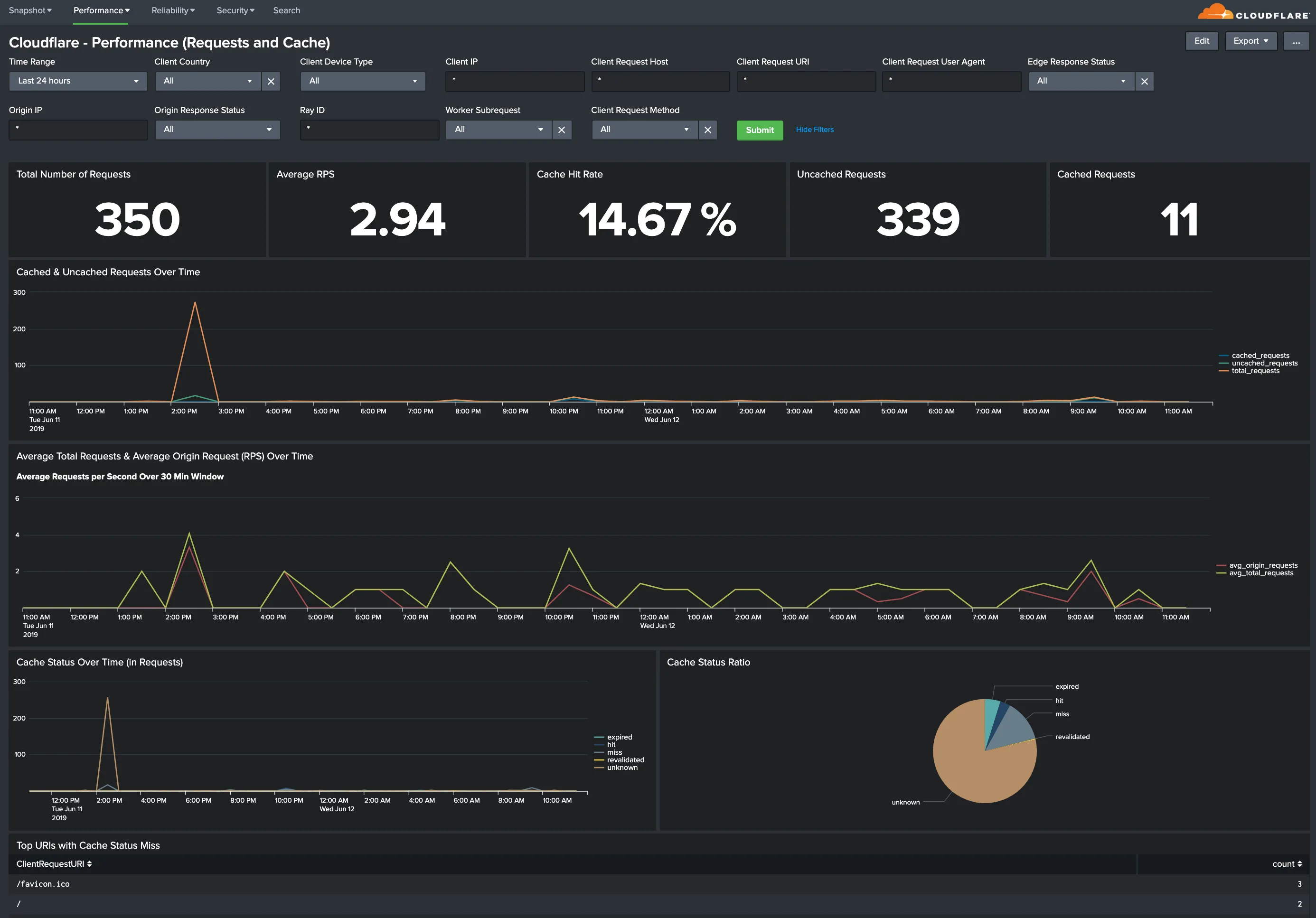

Requests and Cache 和 Bandwidth:识别并解决性能问题和缓存配置错误。指标包括总带宽与缓存带宽、节省的带宽、总请求数、缓存比率、主要未缓存请求等。 显示 Requests 与 Cache 性能指标的 Splunk 仪表板

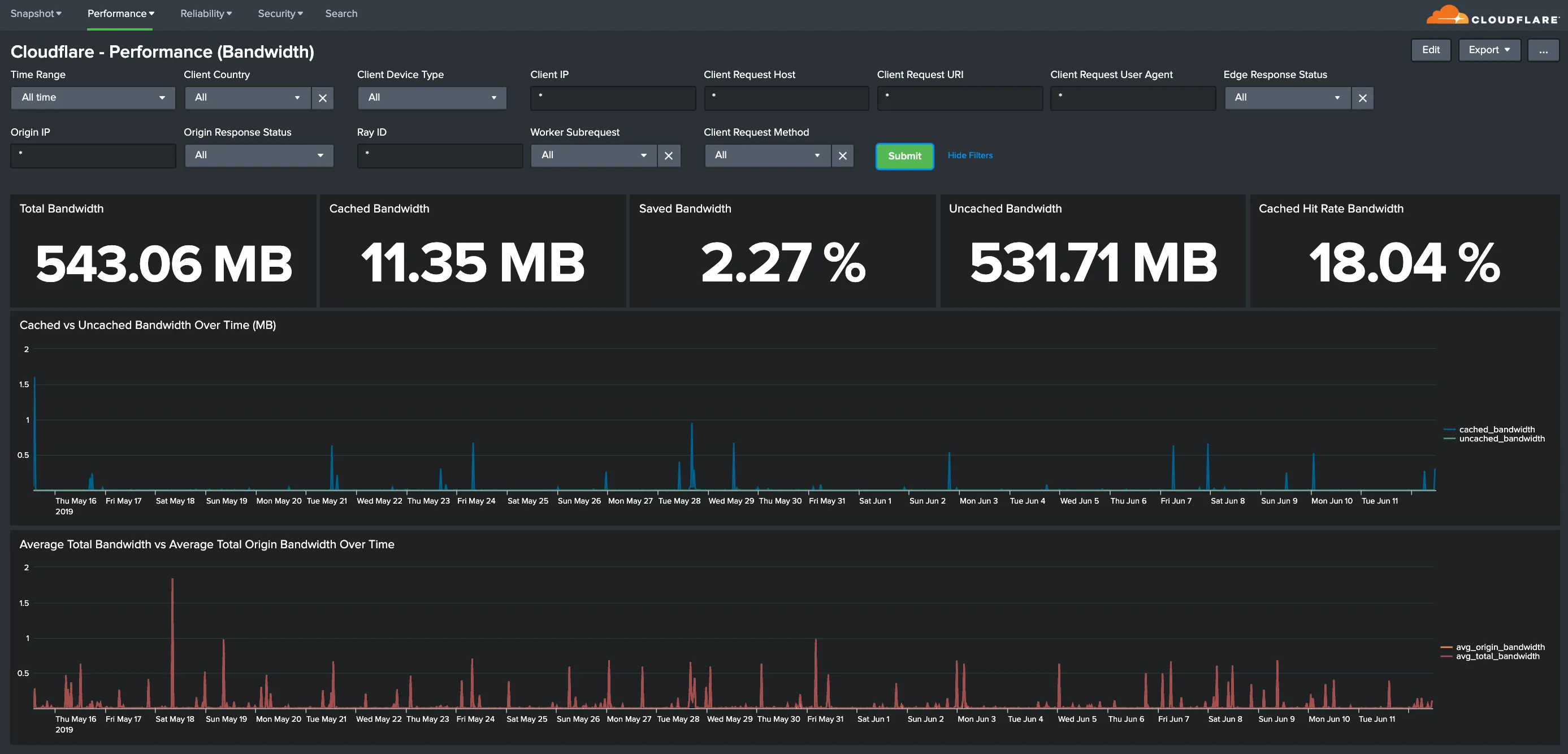

显示 Bandwidth 性能指标的 Splunk 仪表板

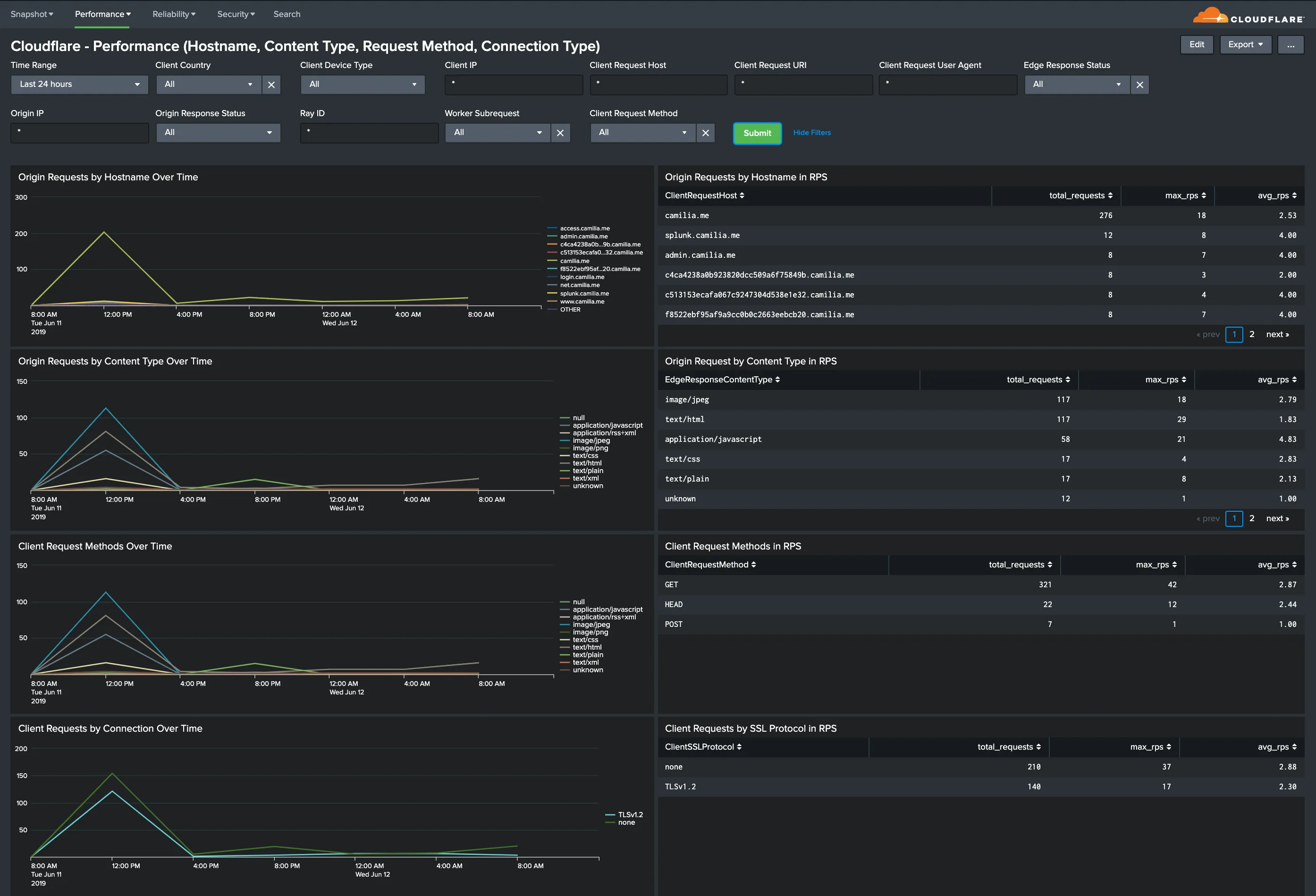

Hostname, Content Type, Request Methods, Connection Type:了解最受欢迎的主机名、最常请求的内容类型、请求方法细分和连接类型。

显示包括 Hostname、Content Type、Request Methods、Connection Type 在内的 Cloudflare 性能指标的 Splunk 仪表板

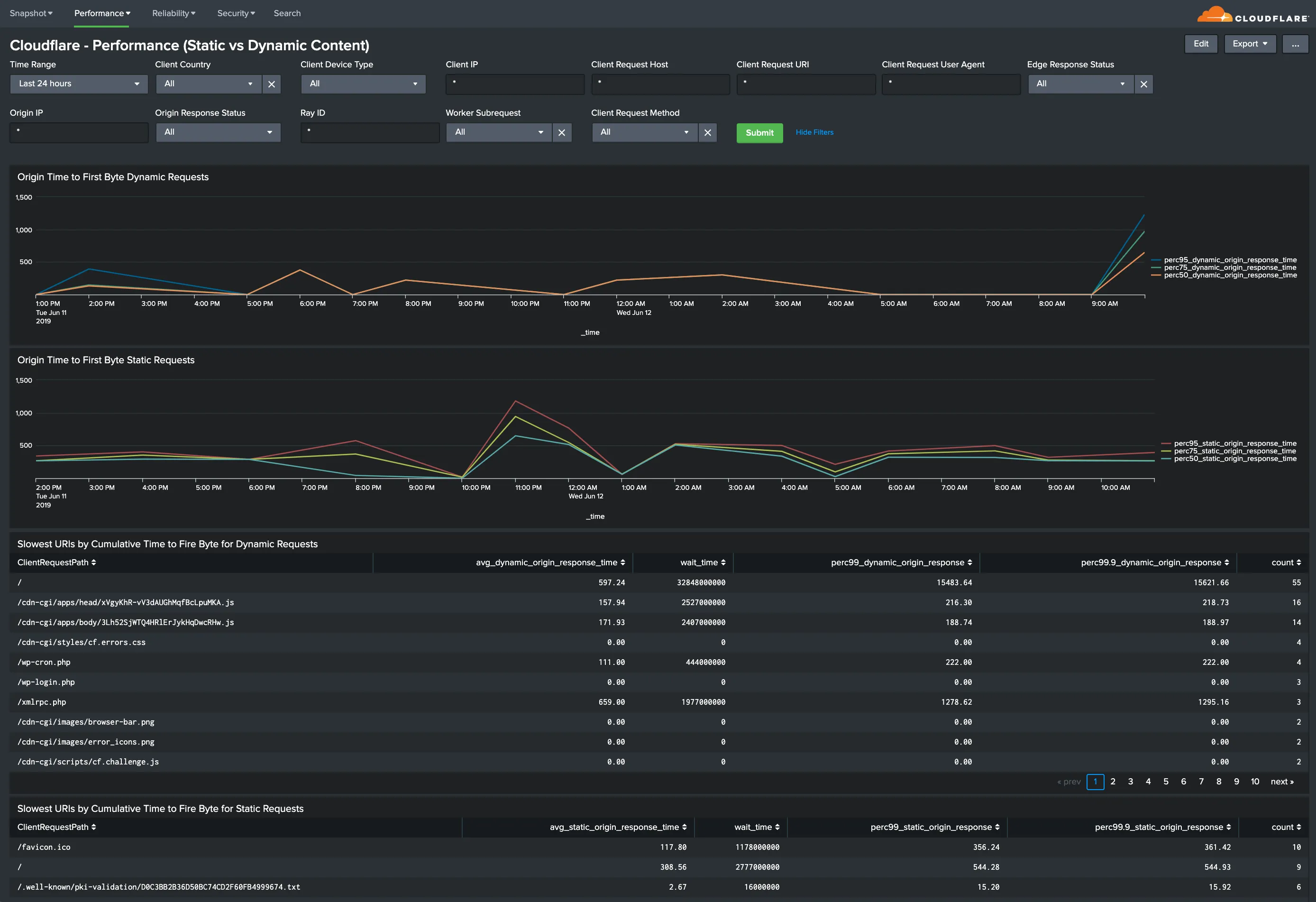

Static vs. Dynamic Content:了解静态和动态内容的性能,包括最慢的 URL。 显示静态与动态内容 Cloudflare 性能指标的 Splunk 仪表板

筛选器

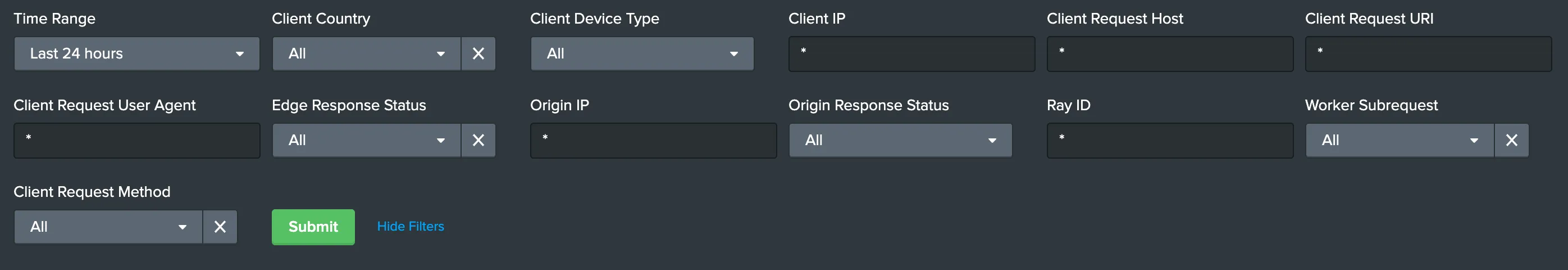

所有仪表板都有一组可应用于整个仪表板的筛选器,如下例所示。筛选器应用于整个仪表板。

Splunk 仪表板中可用的仪表板筛选器

您可以使用筛选器深入查看数据。筛选器包括客户端国家/地区、客户端设备类型、客户端 IP、客户端请求 host、客户端请求 URI、客户端请求 user agent、边缘响应状态、源站 IP 和源站响应状态。

默认时间间隔设置为 24 小时。请注意,为正确计算,筛选器需要排除 Worker 子请求(WorkerSubrequest = false)和 purge 请求(ClientRequestMethod 不是 PURGE)。

可用筛选器:

  • Time Range (EdgeStartTimestamp)

  • Client Country

  • Client Device type

  • Client IP

  • Client Request Host

  • Client Request URI

  • Client Request User Agent

  • Edge response status

  • Origin IP

  • Origin Response Status

  • RayID

  • Worker Subrequest

  • Client Request Method

Splunk CIM 字段映射

Cloudflare App for Splunk 将 Cloudflare 日志字段映射到 Splunk Common Information Model (CIM) ↗ 字段名,以便您可以在 Splunk 部署中与其他符合 CIM 的来源一起搜索、关联和加速 Cloudflare 数据。下表列出该应用按 Cloudflare Logpush 数据集应用的映射。

HTTP requests

该应用应用以下映射:

Cloudflare 字段 Splunk CIM 字段
ClientIP src_ip
ClientRequestBytes bytes_in
ClientRequestHost dest_host
ClientRequestMethod http_method
ClientRequestPath uri_path
ClientRequestReferer http_referrer
ClientRequestURI uri
ClientRequestUserAgent http_user_agent
ClientSrcPort src_port
ClientSSLProtocol ssl_protocol
EdgeRateLimitAction action
EdgeResponseBytes bytes_out
EdgeResponseContentType http_content_type
EdgeResponseStatus status
OriginIP dest_ip
OriginResponseTime response_time

CASB findings

该应用应用以下映射:

Cloudflare 字段 Splunk CIM 字段
AssetDisplayName dest
AssetLink url
FindingTypeDisplayName category
FindingTypeID category_id
FindingTypeSeverity severity
InstanceID signature_id

Zero Trust Gateway DNS

该应用应用以下映射:

Cloudflare 字段 Splunk CIM 字段
DstIP dest
DstPort dest_port
Protocol transport
QueryName query
QueryTypeName query_type
RCode reply_code
SrcIP src
SrcPort src_port

审计日志

该应用应用以下映射:

Cloudflare 字段 Splunk CIM 字段
ActionResult status
ActionType action
ActorID user
ActorIP src
ActorType user_category
OwnerID src_user

Access 请求

该应用应用以下映射:

Cloudflare 字段 Splunk CIM 字段
Action action
AppDomain app
Connection authentication_service
IPAddress src
PurposeJustificationResponse reason
RayID signature_id
UserUID user_id

Zero Trust Gateway HTTP

该应用应用以下映射:

Cloudflare 字段 Splunk CIM 字段
Action action
DestinationIP dest
DestinationPort dest_port
HTTPMethod http_method
Referer http_referrer
SourceIP src
URL url
UserAgent http_user_agent
UserID user

Zero Trust Gateway Network

该应用应用以下映射:

Cloudflare 字段 Splunk CIM 字段
Action action
DestinationIP dest_ip
DestinationPort dest_port
DeviceName dvc
OverrideIP dest_translated_ip
OverridePort dest_translated_port
PolicyID rule
SessionID session_id
SourceIP src_ip
SourcePort src_port
Transport transport
UserID user

调试技巧

仪表板不完整

Splunk Cloudflare App 依赖下方列出的 Cloudflare Enterprise Logs 字段的数据。根据您启用的字段,某些仪表板可能无法完全填充。

如果是这种情况,请验证并测试每个仪表板下方的 Cloudflare App 筛选器(这些筛选器在所有仪表板中相同)。您可以删除不需要的筛选器,即使此类筛选器包含日志中已有的数据字段。

此外,您可以将 Cloudflare Logs 中获得的字段列表与 Splunk > Settings > Data Model > Cloudflare 中列出的字段进行比较。

可用字段:

  • CacheCacheStatus

  • CacheResponseBytes

  • CacheResponseStatus (deprecated)

  • ClientASN

  • ClientCountry

  • ClientDeviceType

  • ClientIP

  • ClientIPClass

  • ClientRequestBytes

  • ClientRequestHost

  • ClientRequestMethod

  • ClientRequestPath

  • ClientRequestProtocol

  • ClientRequestReferer

  • ClientRequestURI

  • ClientRequestUserAgent

  • ClientSSLCipher

  • ClientSSLProtocol

  • ClientSrcPort

  • EdgeColoCode

  • EdgeColoID

  • EdgeEndTimestamp

  • EdgePathingOp

  • EdgePathingSrc

  • EdgePathingStatus

  • EdgeRequestHost

  • EdgeResponseBytes

  • EdgeResponseContentType

  • EdgeResponseStatus

  • EdgeServerIP

  • EdgeStartTimestamp

  • OriginIP

  • OriginResponseStatus

  • OriginResponseTime

  • OriginSSLProtocol

  • RayID

  • SecurityAction

  • SecurityActions

  • SecurityRuleDescription

  • SecurityRuleID

  • SecurityRuleIDs

  • SecuritySources

  • WAFFlags

  • WAFMatchedVar

  • WorkerSubrequest

  • ZoneID
