Sophos Firewall

本教程向您介绍如何将 Cloudflare WAN（前称 Magic WAN）与以下版本的 Sophos Firewall 结合使用：

• 测试的 Sophos 硬件规格：

  • Sophos Firewall XGS 和 XG 系列硬件
  • VMware 上的 Sophos Firewall 虚拟设备

• 测试的 Sophos 软件版本：

  • SFOS 版本 19.0 MR2-Build 472
  • SFOS 版本 19.5.1 MR1-Build 278

您可以通过 通用路由封装 (GRE) 或 IPsec 隧道 连接到 Cloudflare WAN。

以下说明介绍了如何在您的 Sophos Firewall 设备上设置 IPsec 连接。未明确说明的设置可以保留其默认值。

1. 转到 System（系统） > Profiles（配置文件）。
2. 在 IPsec profiles（IPsec 配置文件） 中，选择 Add（添加）。
3. 在 General settings（常规设置） 组中，确保具有以下设置：
   • Name（名称）：为您的配置文件指定一个描述性的名称。
   • Key exchange（密钥交换）：IKEv2
   • Authentication mode（身份验证模式）：Main mode（主模式）
4. 在 Phase 1（阶段 1） 组中，确保具有以下设置：
   • DH group (key group)（DH 组（密钥组））：20
   • Encryption（加密）：AES256
   • Authentication（身份验证）：SHA2 256
5. 在 Phase 2（阶段 2） 组中，选择以下内容：
   • PFS group (DH group)（PFS 组（DH 组））：Same as phase-1
   • Key life（密钥生存期）：28800
   • Encryption（加密）：AES256
   • Authentication（身份验证）：SHA2 256
6. 启用 Dead Peer Detection（失效对等体检测）。
7. 在 When peer unreachable（对等体不可达时） 中，选择 Re-initiate。
8. 选择 Save（保存）。

下一步是在您的 Sophos Firewall 设备上配置站点到站点 IPsec VPN 连接。

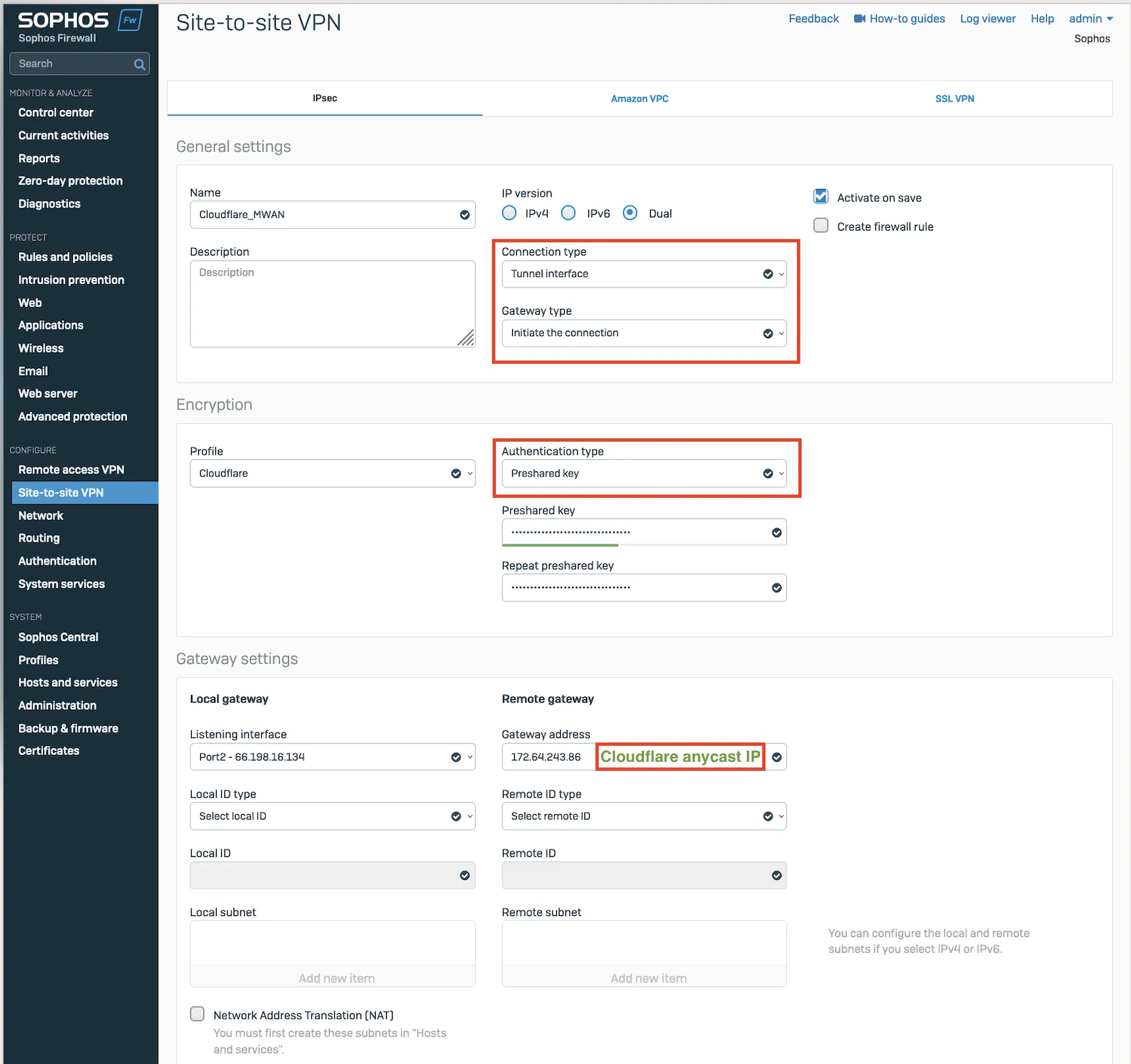

1. 转到 Configure（配置） > Site-to-site VPN（站点到站点 VPN）。
2. 在 IPsec 中，选择 Add（添加）。
3. 在 General settings（常规设置） 组中，确保具有以下设置：
   • Name（名称）：为您的站点到站点 VPN 指定一个描述性的名称。
   • Connection type（连接类型）：Tunnel interface
   • Gateway type（网关类型）：Initiate the connection
4. 在 Encryption（加密） 组中，确保具有以下设置：
   • Authentication type（身份验证类型）：Preshared key（预共享密钥）
5. 在 Gateway settings（网关设置） 中，确保具有以下设置：
   • Gateway address（网关地址）：输入分配给您的账户的 Cloudflare anycast IP 地址之一，可在 租用的 IP ↗ 中获取。
   • Local ID type（本地 ID 类型）：添加 Cloudflare 提供的 IKE ID。

注意：此图片中的标签可能反映了以前的产品名称。

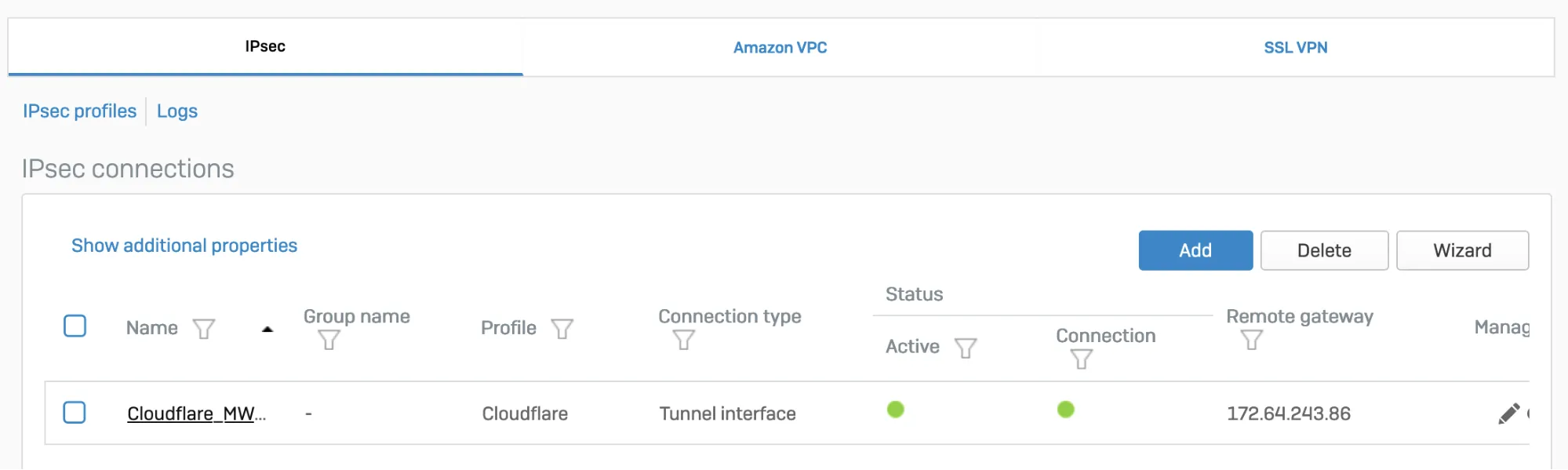

设置好 IPsec 隧道后，它将显示在 IPsec 连接列表中，且状态为 Active（活动）。

注意：此图片中的标签可能反映了以前的产品名称。

您必须 use an interface address from the /31 subnet required to configure tunnel endpoints on Cloudflare WAN. 您必须使用在 Cloudflare WAN 上配置隧道端点所需的 /31 子网中的接口地址。

1. 转到 Configure（配置） > Network（网络）。
2. 在 Interfaces（接口） 中，选择与您在步骤 2中创建的 IPsec 隧道相对应的接口。

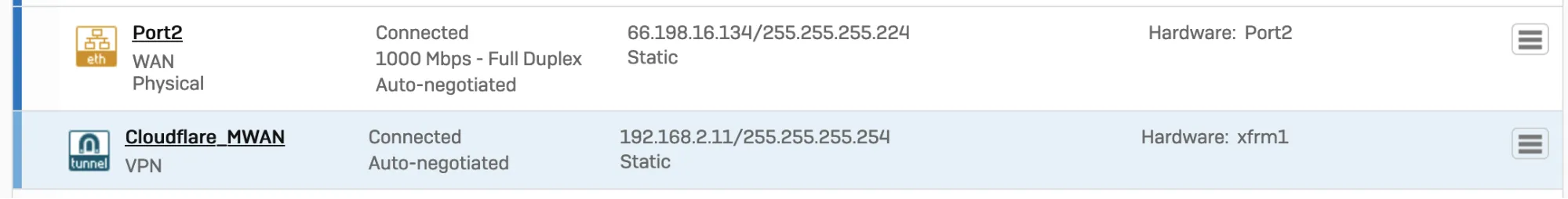

3. 编辑接口以分配配置隧道端点所需的 /31 子网中的地址。完成后，它应该类似于以下内容：

注意：此图片中的标签可能反映了以前的产品名称。

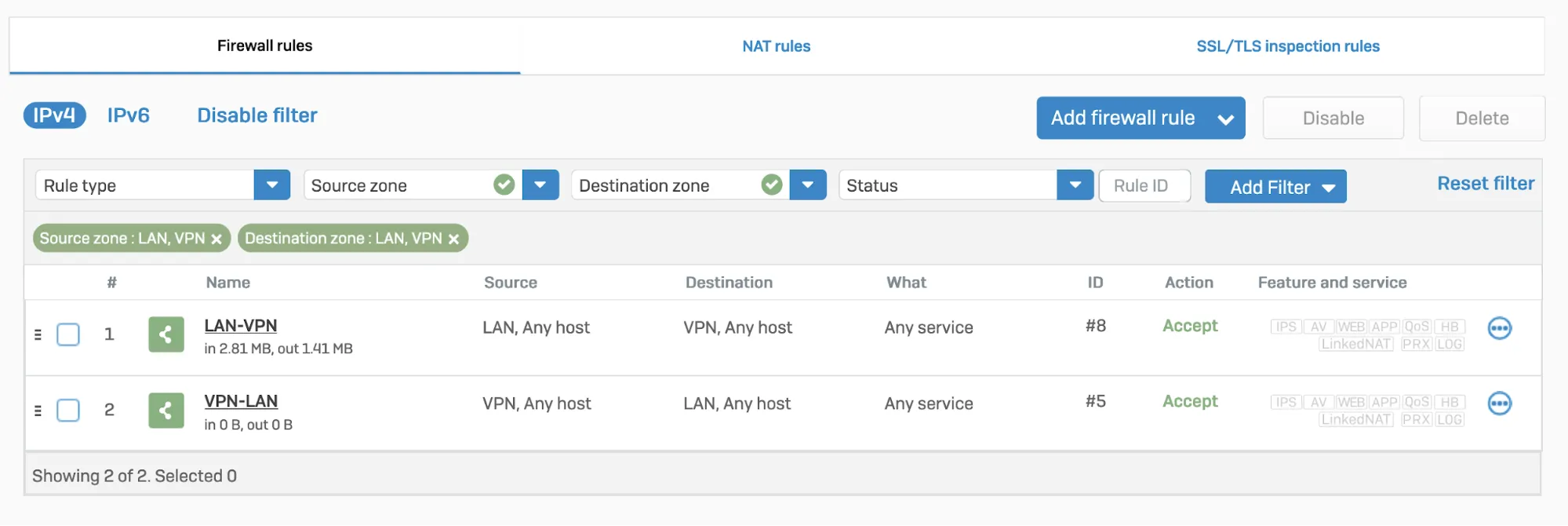

1. 转到 Protect（保护） > Rules and policies（规则和策略）。
2. 在 Firewall rules（防火墙规则） 中，根据您公司的标准和安全策略创建防火墙规则，允许流量在 Sophos 和 Cloudflare WAN 之间流动。

在您的 Sophos Firewall 上禁用 IPsec 防重放（Anti-Replay）。更改防重放设置会重新启动 IPsec service，这会导致所有 IPsec 隧道发生隧道抖动（tunnel-flap）。这还将全局禁用所有 VPN 连接的 IPsec 防重放保护。请相应地规划这些更改。

以下是在 SFOS 版本 19 和 SFOS 版本 19.5 上实现此操作的说明：

1. 登录 CLI。

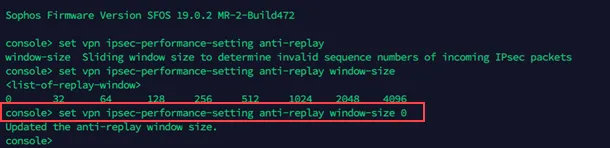

2. 输入 4 选择 Device console（设备控制台），然后输入以下命令：

   set vpn ipsec-performance anti-replay window-size 0



联系 Sophos 支持。

首先在 SFOS 和 Cloudflare anycast IP 地址之间配置 GRE 隧道。

1. 登录 CLI。

2. 输入 4 选择 Device console（设备控制台），然后输入以下命令：

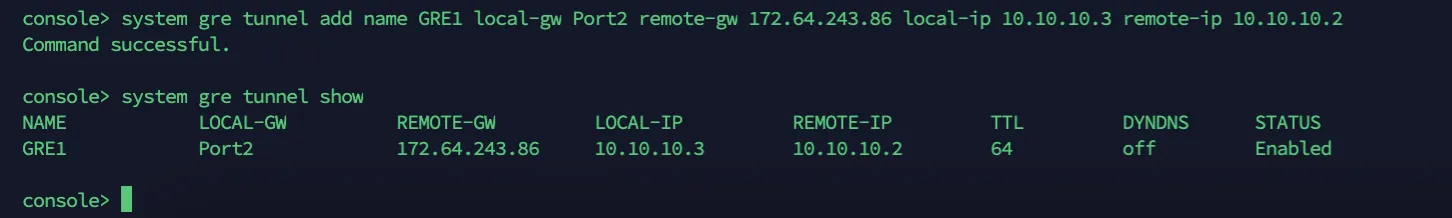

   system gre tunnel add name <NAME_OF_YOUR_GRE_TUNNEL> local-gw <WAN_PORT> remote-gw <REMOTE_GATEWAY_IP_ADDRESS> local-ip <LOCAL_IP_ADDRESS> remote-ip <REMOTE_IP_ADDRESS>



   有关更多详细信息，请参阅 Sophos Firewall 知识库 ↗。

有关如何添加 GRE 或 SD-WAN 路由以通过 GRE 隧道重定向流量的信息，请参阅Sophos Firewall 上的流量重定向机制。

根据您公司的标准和安全策略创建防火墙规则，允许流量在 Sophos 和 Cloudflare WAN 之间流动。此防火墙规则应包括所需的网络和服务。

1. 转到 Protect（保护） > Rules and policies（规则和策略）。
2. 在 Firewall rules（防火墙规则） 中，选择 IPv4 > Add firewall rule（添加防火墙规则）。

要重定向流量，您可以添加静态路由或 SD-WAN 路由。

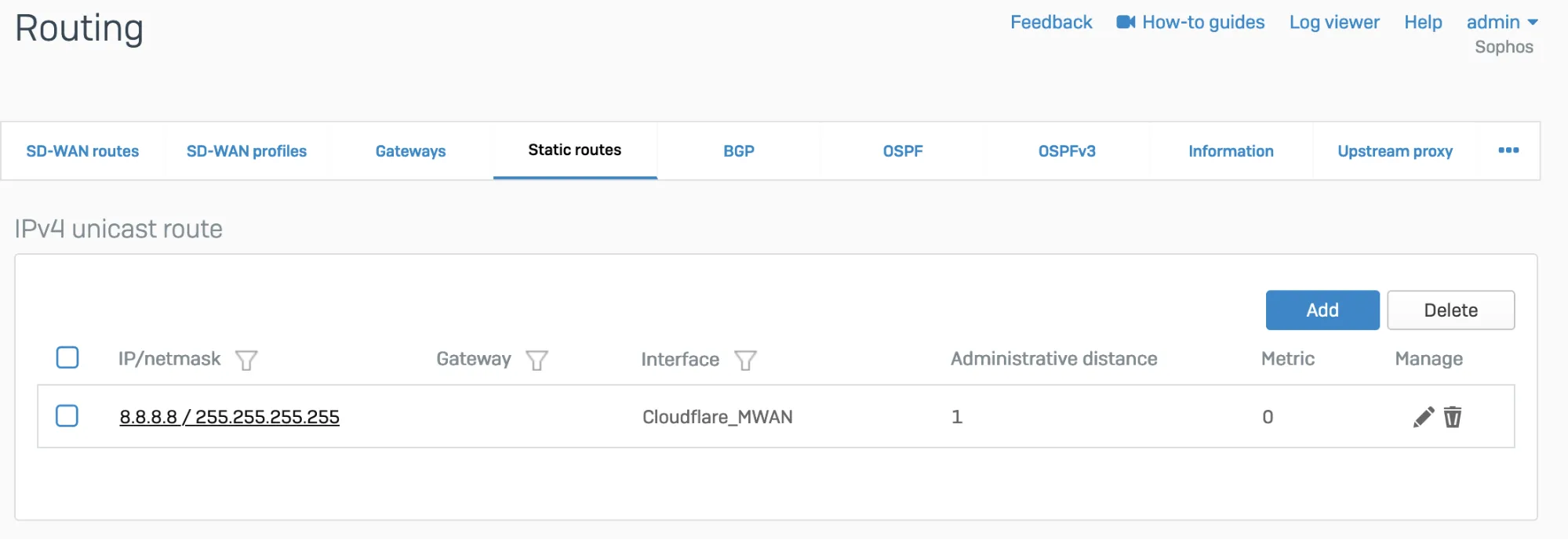

转到 Configure（配置） > Routing（路由） > Static routes（静态路由） 以添加基于 XFRM 接口的路由。当您设置基于 IPsec 的隧道接口时（例如上述 Cloudflare_MWAN 示例），该接口将自动创建。

注意：此图片中的标签可能反映了以前的产品名称。

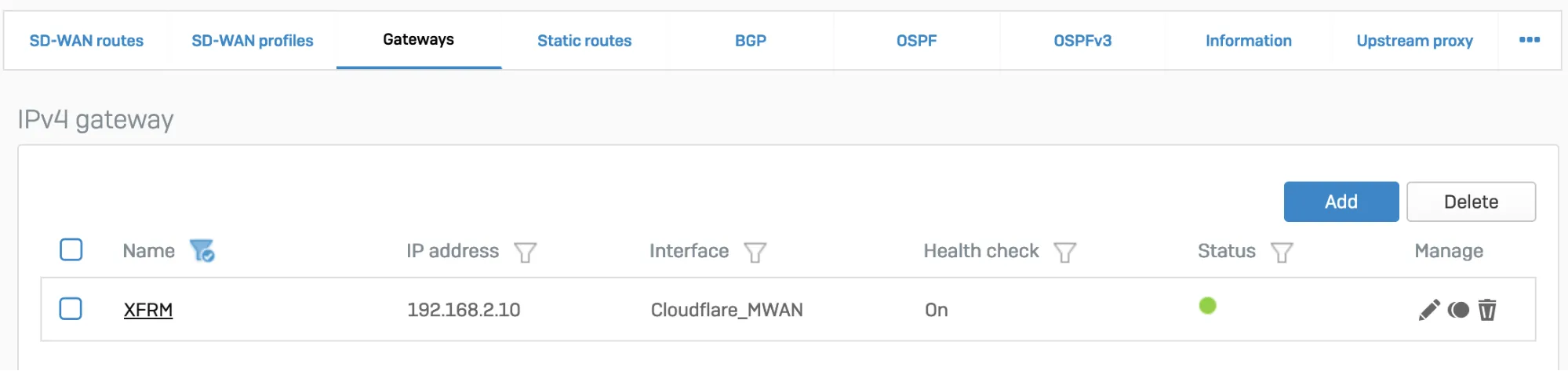

1. 转到 Configure（配置） > Routing（路由） > Gateways（网关） 以在 XFRM 接口上创建自定义网关。当您设置基于 IPsec 的隧道接口时（例如上述 Cloudflare_MWAN 示例），该接口将自动创建。

注意：此图片中的标签可能反映了以前的产品名称。

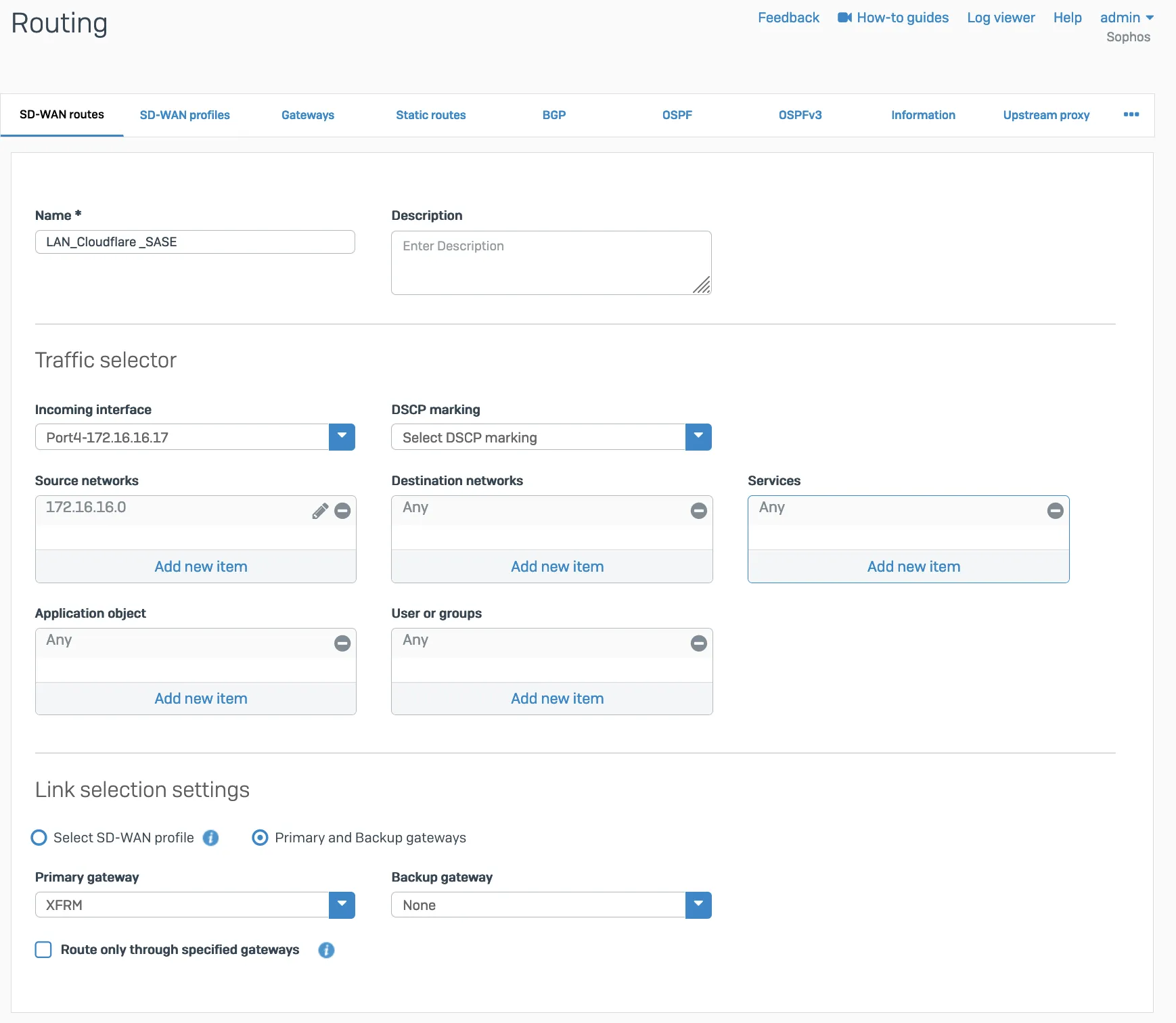

2. 在 Configure（配置） > Routing（路由） > SD-WAN routes（SD-WAN 路由） 中，选择 Add（添加） 以在路由中添加所需的网络和服务，从而将流量重定向到 Cloudflare。为您的连接输入一个描述性的名称，并在 Incoming interface（入站接口） 和 Source networks（源网络） 中输入您为 IPsec 隧道设置的 IP 地址。不要忘记选择正确的 Primary gateway（主网关） 选项。

根据您的路由要求，添加 GRE 路由、SD-WAN 路由或两者都添加。

在 CLI 上添加路由。

1. 登录 CLI。
2. 输入 4 选择 Device console（设备控制台），然后输入以下命令以创建隧道：

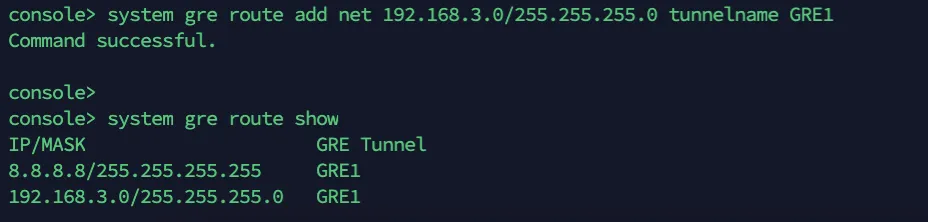

system gre route add net <IP_ADDRESS> tunnelname <TUNNEL_NAME>

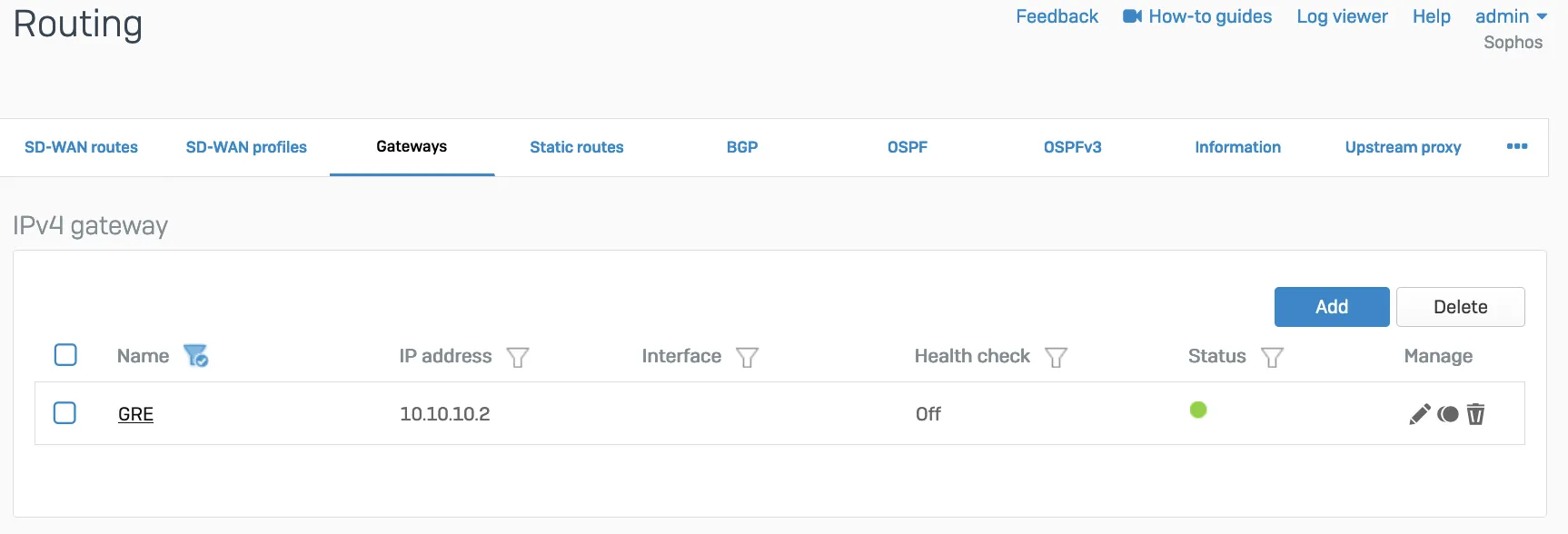

1. 在 GRE 上添加一个自定义网关，将对端 IP 地址（来自您之前选择的 /31 子网）作为 Gateway IP 地址，并禁用 Health check（运行状况检查）。

2. 添加 SD-WAN 路由，在路由中包含所需的网络和服务，以将流量重定向到 Cloudflare。

Cloudflare 仪表板可监控您账户上将流量从 Cloudflare 路由到源站网络的所有 anycast 隧道的健康状况。有关更多信息，请参阅在仪表板中检查隧道健康状况。

1. 来自 Cloudflare 的 ICMP 探测数据包必须是 ICMP 请求（request）类型，并带有 anycast 源 IP。在以下示例中，我们使用 172.64.240.252 作为目标示例：

curl --request PUT \
https://api.cloudflare.com/client/v4/accounts/{account_id}/magic/ipsec_tunnels/{tunnel_id} \
--header "X-Auth-Email: <EMAIL>" \
--header "X-Auth-Key: <API_KEY>" \
--header "Content-Type: application/json" \
--data '{
  "health_check": {
    "enabled": true,
    "target": "172.64.240.252",
    "type": "request",
    "rate": "mid"
  }
}'

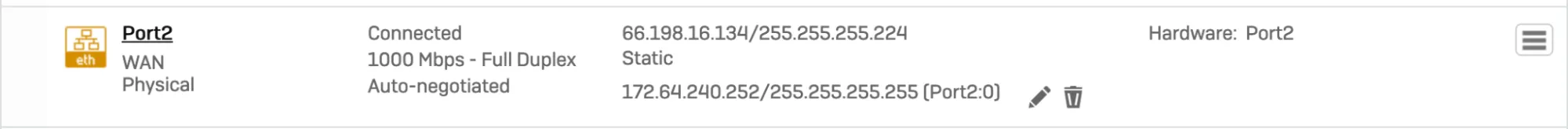

2. 转到 Configure（配置） > Network（网络） > Interfaces（接口） > Add alias（添加别名）。添加 Cloudflare 为 ICMP 探测流量提供的 IP 地址。这是为了防止 Sophos 防火墙将其作为欺骗数据包丢弃。这与用于创建 VPN 的 IP 不同。这是仅用于探测流量的特殊 IP 地址。

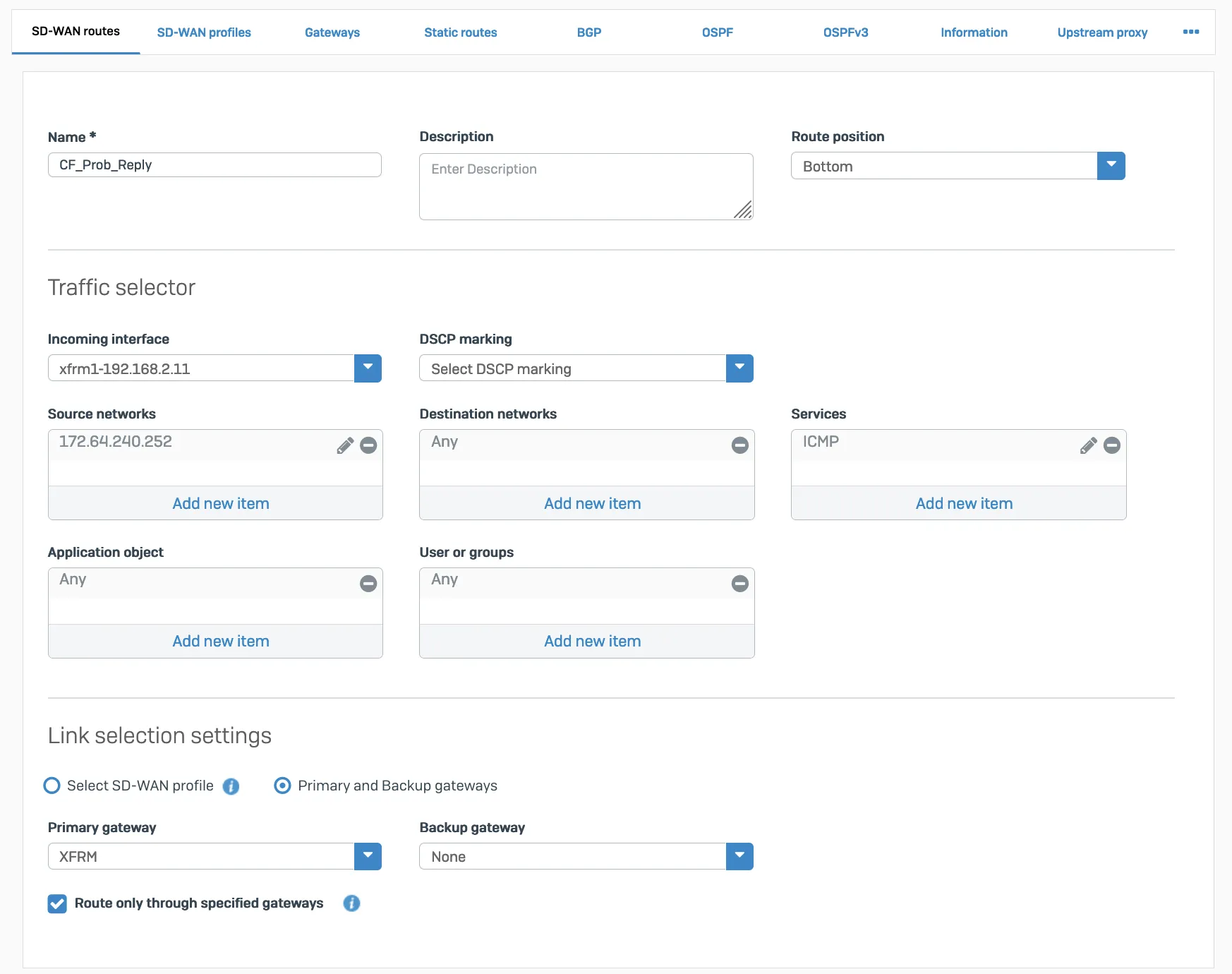

3. 来自 SFOS 的 ICMP 答复应通过接收到探测数据包的相同隧道返回。您将需要创建一条额外的 SD-WAN 策略路由。

数据包流将如下所示：

tcpdump -nn proto 1

tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on any, link-type LINUX_SLL (Linux cooked v1), capture size 262144 bytes

13:09:55.500453 xfrm1, IN: IP 172.70.51.31 > 172.64.240.252: ICMP echo request, id 33504, seq 0, length 64
13:09:55.500480 xfrm1, OUT: IP 172.64.240.252 > 172.70.51.31: ICMP echo reply, id 33504, seq 0, length 64

13:09:55.504669 xfrm1, IN: IP 172.71.29.66 > 172.64.240.252: ICMP echo request, id 60828, seq 0, length 64
13:09:55.504695 xfrm1, OUT: IP 172.64.240.252 > 172.71.29.66: ICMP echo reply, id 60828, seq 0, length 64

当隧道工作正常时，其 Status（状态） 将显示为绿色。

注意：此图片中的标签可能反映了以前的产品名称。

相应的 XFRM 接口也将显示 Connected（已连接） 状态。

注意：此图片中的标签可能反映了以前的产品名称。

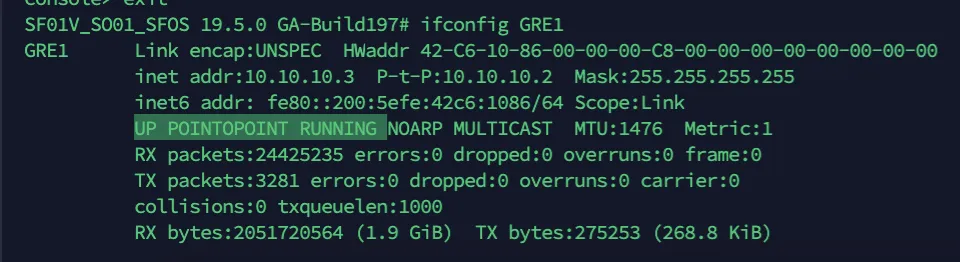

访问 CLI 并输入 system gre tunnel show 以检查 GRE 隧道的状态。当隧道工作正常时，其状态将显示为 Enabled（已启用）。

如果隧道在两端都显示已连接状态，但未建立连接：

• 检查 IPsec 配置文件配置是否正确。
• 确保相应的隧道接口已启动。
• 确保在 SFOS 上正确设置了路由配置和路由优先级。
• 确保在 Cloudflare 上添加了静态回程路由。
• 必须在 SFOS 中添加针对特定区域和主机或服务的防火墙规则。GRE 和 IPsec 属于 VPN 区域。
• 执行 tcpdump 以检查数据包是否按预期通过 VPN 或 GRE 隧道。
• 在 Cloudflare 上执行数据包捕获，以查看流量是否到达 Cloudflare 平台。
