Aruba EdgeConnect Enterprise

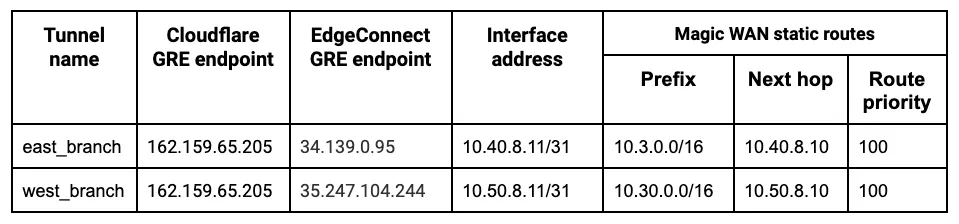

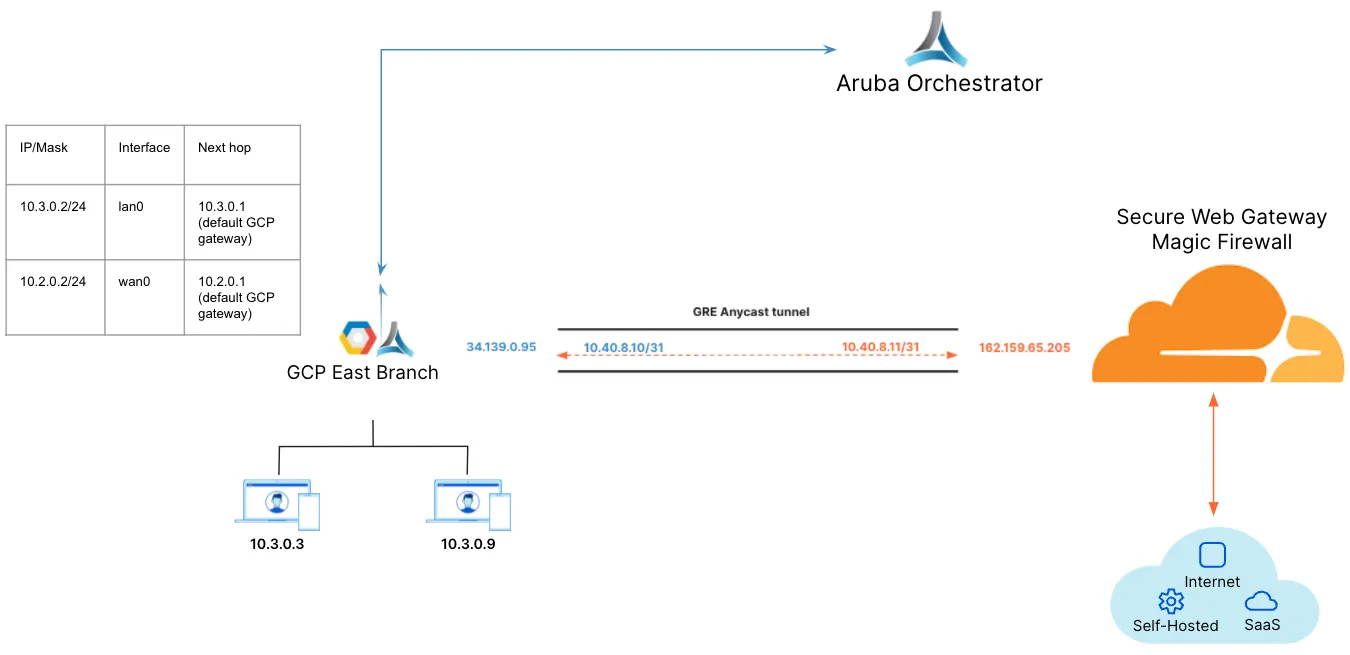

出于本教程的目的，该集成将引用一个具有两个分支机构（每个分支机构具有不同子网）的场景。

有 2 个分支机构，每个都拥有不同的子网。

• 东部分支机构拥有 10.3.0.0/16 网络，并由 EdgeConnect 终结 Anycast GRE 隧道。
• 西部分支机构拥有 10.30.0.0/16 网络，并由 EdgeConnect 终结 Anycast GRE 隧道。

注意：此图中的标签可能会反映以前的产品名称。

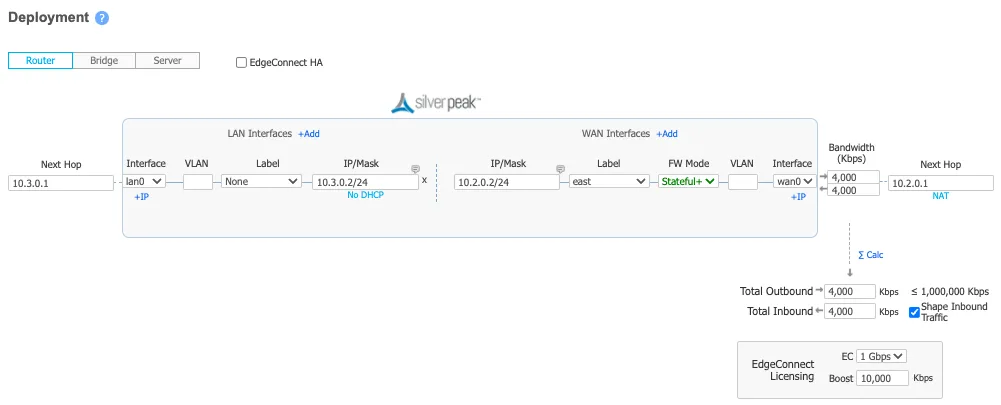

以下示例显示了 Orchestrator 上的 east_branch 部署。

部署截图显示了几个不同的 IP 地址和接口。从左到右：

• Next Hop 10.3.0.1 - 本例使用 Google Cloud。此 IP 定义了子网的默认网关 IP，并且是 GCP 内置的。
• IP/Mask (LAN) 10.3.0.2/24 - 这定义了 EdgeConnect 设备的 LAN0 接口 IP。
• IP/Mask (WAN) 10.2.0.2/24 - 这定义了 EdgeConnect 设备的 WAN0 接口 IP。
• Next Hop 10.2.0.1 - 本例使用 Google Cloud。此 IP 定义了子网的默认网关 IP，并且是 GCP 内置的。

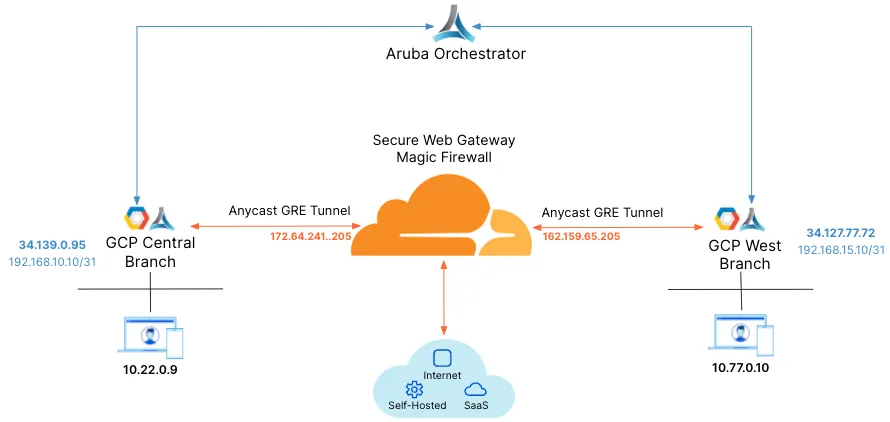

出于本教程的目的，该集成将引用一个具有两个分支机构（每个分支机构具有不同子网）的场景。

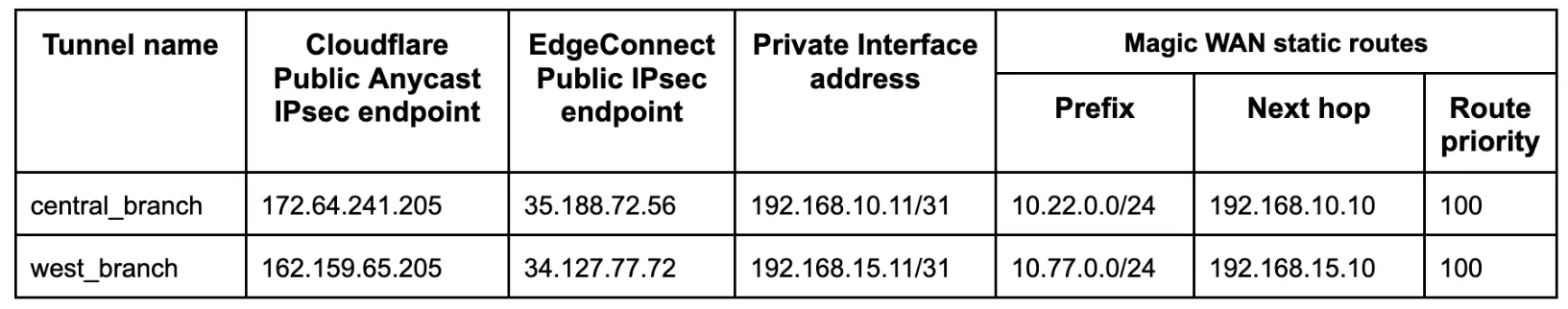

中部分支机构拥有 10.22.0.0/24 网络，并由 EdgeConnect 终结 Anycast IPsec 隧道。

西部分支机构拥有 10.77.0.0/24 网络，并由 EdgeConnect 终结 Anycast IPsec 隧道。

注意：此图中的标签可能会反映以前的产品名称。

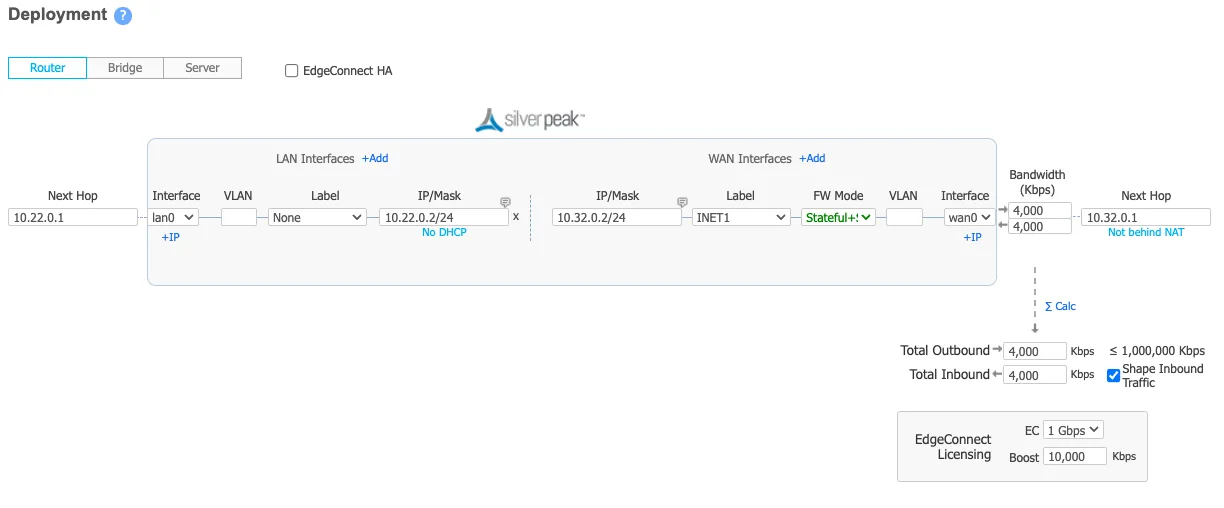

以下示例显示了 Orchestrator 上的 central_branch 部署。

部署截图显示了几个不同的 IP 地址和接口。从左到右：

• Next Hop 10.22.0.1 - 本例使用 Google Cloud。此 IP 定义了子网的默认网关 IP，并且是 GCP 内置的。
• IP/Mask (LAN) 10.22.0.2/24 - 这定义了 EdgeConnect 设备的 LAN0 接口 IP。
• IP/Mask (WAN) 10.32.0.2/24 - 这定义了 EdgeConnect 设备的 WAN0 接口 IP。
• Next Hop 10.32.0.1 - 本例使用 Google Cloud。此 IP 定义了子网的默认网关 IP，并且是 GCP 内置的。

Cloudflare 的隧道健康检查是封装在 GRE 数据包中的 ping 回复数据包。源 IP 是用于建立隧道的 EdgeConnect WAN 接口，目标 IP 是 Cloudflare 服务器。这些数据包需要直接从 WAN 接口发送，而不是通过已建立的隧道。

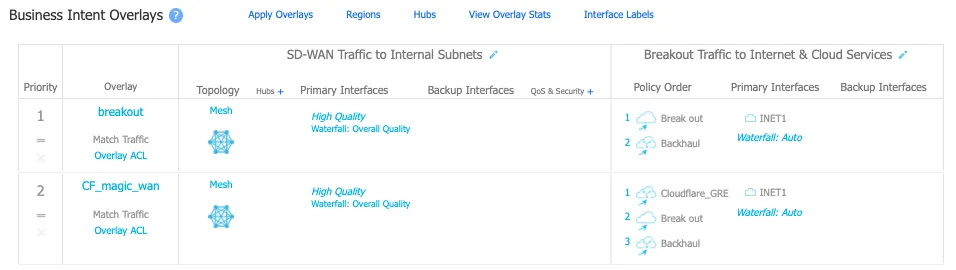

要创建叠加策略：

1. 创建一个复合应用程序，它是所有 Cloudflare 公共 IP ↗ 和 ICMP 数据包的组合。

2. 创建本地分流（breakout）Business Intent Overlay (BIO) 作为第一条策略以绕过 GRE 隧道，并使用此新创建的应用程序作为匹配标准。

3. 定义至少一个附加叠加策略以及您希望通过 GRE 隧道发送到 Cloudflare 的流量。

在下一步中创建的用于通过隧道发送流量的服务名称为 Cloudflare_GRE。本例使用 **Match Everything（匹配一切）**通过已建立的隧道发送所有其他流量（包括私有东西向流量，以及通过 Cloudflare 的 Secure Web Gateway 发往互联网的南北向流量）。

注意：此图中的标签可能会反映以前的产品名称。

Cloudflare 的隧道健康检查是封装在 IPsec 数据包中的 ping 回复数据包。源 IP 是用于建立隧道的 EdgeConnect WAN 接口，目标 IP 是 Cloudflare 服务器。这些数据包需要直接从 WAN 接口发送，而不是通过已建立的隧道。

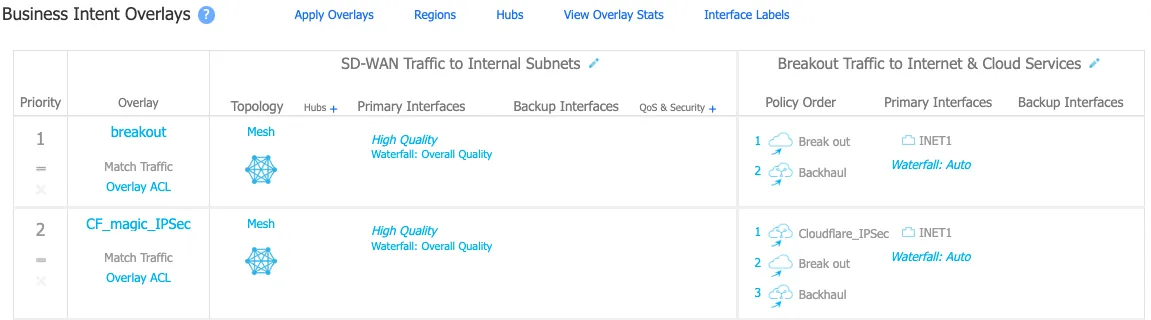

要创建叠加策略：

1. 创建一个复合应用程序，它是所有 Cloudflare 公共 IP ↗ 和 ICMP 数据包的组合。

2. 创建本地分流（breakout）Business Intent Overlay (BIO) 作为第一条策略以绕过 IPsec 隧道，并使用此新创建的应用程序作为匹配标准。

3. 定义至少一个附加叠加策略以及您希望通过 IPsec 隧道发送到 Cloudflare 的流量。

在下一步中创建的用于通过隧道发送流量的服务名称为 Cloudflare_IPsec。本例使用 **Match Everything（匹配一切）**通过已建立的隧道发送所有其他流量（包括私有东西向流量，以及通过 Cloudflare 的 Secure Web Gateway 发往互联网的南北向流量）。

注意：此图中的标签可能会反映以前的产品名称。

注意：此图中的标签可能会反映以前的产品名称。

1. 在 EdgeConnect 上使用 Cloudflare 分配的公共 Anycast IP 以及在上一步的叠加策略中使用的服务来创建隧道。
2. 使用与 Cloudflare GRE 隧道端点共享的私有 IP 对来创建虚拟隧道接口 (VTI)，并使透传隧道与新创建的隧道别名匹配（在我们的示例中为 CF_GRE_east）。

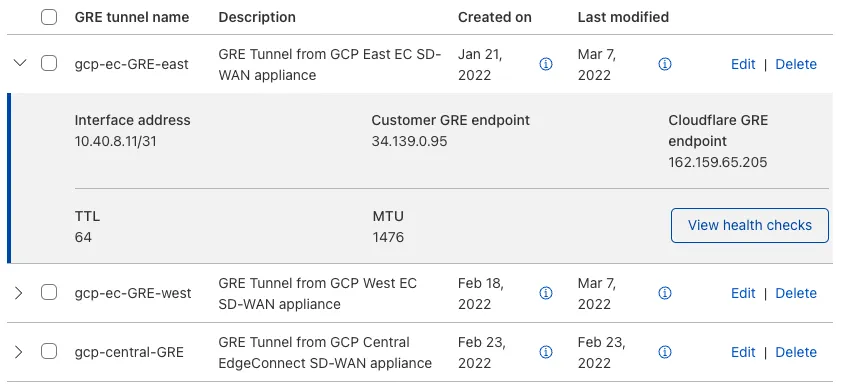

3. 在 Cloudflare 仪表板上使用 EdgeConnect 设备的公共 IP 和与该设备共享的私有 IP 对 /31 定义 GRE 隧道。

注意：此图中的标签可能会反映以前的产品名称。

有关创建 IPsec 隧道的其他信息，请参阅 IPsec 隧道的 API 文档。

• X-Auth-Email：您的 Cloudflare 电子邮件 ID
• X-Auth-Key：在 URL 中可见 (dash.cloudflare.com/<X-Auth-Key>/....)
• Account key：Cloudflare 仪表板中的全局 API 令牌

1. 测试创建新的 IPsec 隧道

curl "https://api.cloudflare.com/client/v4/accounts/{account_id}/magic/ipsec_tunnels?validate_only=true" \
--header "X-Auth-Email: <EMAIL>" \
--header "X-Auth-Key: <API_KEY>" \
--header "Content-Type: application/json" \
--data '{
  "ipsec_tunnels": [
    {
      "name": "EdgeConnect_IPSEC_1",
      "customer_endpoint": "35.188.72.56",
      "cloudflare_endpoint": "172.64.241.205",
      "interface_address": "192.168.10.11/31",
      "description": "Tunnel for EdgeConnect - GCP Central"
    }
  ]
}'

2. 创建新的 IPsec 隧道

curl https://api.cloudflare.com/client/v4/accounts/{account_id}/magic/ipsec_tunnels \
--header "X-Auth-Email: <EMAIL>" \
--header "X-Auth-Key: <API_KEY>" \
--header "Content-Type: application/json" \
--data '{
  "ipsec_tunnels": [
    {
      "name": "EdgeConnect_IPSEC_1",
      "customer_endpoint": "35.188.72.56",
      "cloudflare_endpoint": "172.64.241.205",
      "interface_address": "192.168.10.11/31",
      "description": "Tunnel for EdgeConnect - GCP Central"
    }
  ]
}'

{
	"result": {
		"ipsec_tunnels": [
			{
				"id": "tunnel_id",
				"interface_address": "192.168.10.11/31",
				"created_on": "2022-04-14T19:57:43.938376Z",
				"modified_on": "2022-04-14T19:57:43.938376Z",
				"name": "EdgeConnect_IPSEC_1",
				"cloudflare_endpoint": "172.64.241.205",
				"customer_endpoint": "35.188.72.56",
				"description": "Tunnel for EdgeConnect - GCP Central",
				"health_check": {
					"enabled": true,
					"target": "35.188.72.56",
					"type": "reply"
				}
			}
		]
	},
	"success": true,
	"errors": [],
	"messages": []
}

3. 为隧道生成预共享密钥 (PSK)

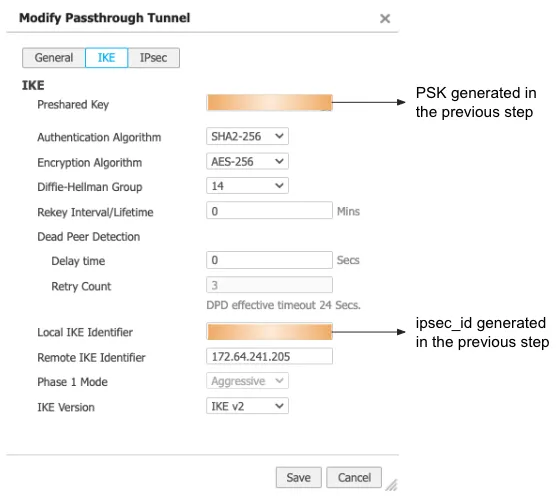

使用步骤 2 响应中的隧道 ID。保存此步骤中生成的预共享密钥，因为您在 Orchestrator 上设置隧道时需要它。

curl --request POST \
"https://api.cloudflare.com/client/v4/accounts/{account_id}/magic/ipsec_tunnels/{tunnel_id}/psk_generate?validate_only=true" \
--header "X-Auth-Email: <EMAIL>" \
--header "X-Auth-Key: <API_KEY>"

{
	"result": {
		"ipsec_id": "<ipsec_id>",
		"ipsec_tunnel_id": "<tunnel_id>",
		"psk": "XXXXXXXXXXXXXXXXX",
		"psk_metadata": {
			"last_generated_on": "2022-04-14T20:05:29.756514071Z"
		}
	},
	"success": true,
	"errors": [],
	"messages": []
}

在 EdgeConnect 上创建 IPsec 隧道

在定义了 Business Intent Overlay 策略之后，您可以创建隧道。使用在配置叠加策略中创建的正确策略或服务。本地 IP 是 EdgeConnect 设备的本地 WAN 接口，远程 IP 是作为隧道端点分配的 Cloudflare 公共 IP。

在 EdgeConnect 设备上创建虚拟隧道接口 (VTI)

1. 在 Cloudflare 仪表板上为连接到 EdgeConnect 设备的 LAN 子网定义静态路由。使用 EdgeConnect 隧道端点的私有 IP 对。在此示例中，流向连接到 east_branch EdgeConnect 设备的子网 10.3.0.0/16 的流量的下一跳为 10.40.8.10。

2. 在 Orchestrator 上定义静态路由，以便 Cloudflare 可以在站点之间路由流量。本例为 west_branch 上的子网 10.30.0.0/24 创建了一条路由，以通过在 EdgeConnect 设备和 Cloudflare 之间建立的 GRE 隧道进行路由。

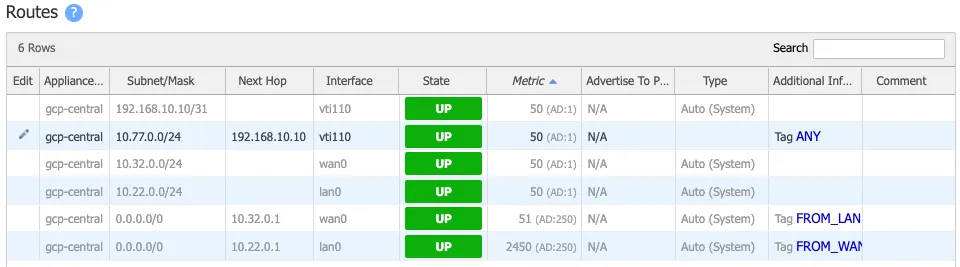

EdgeConnect 上中部分支机构的静态路由

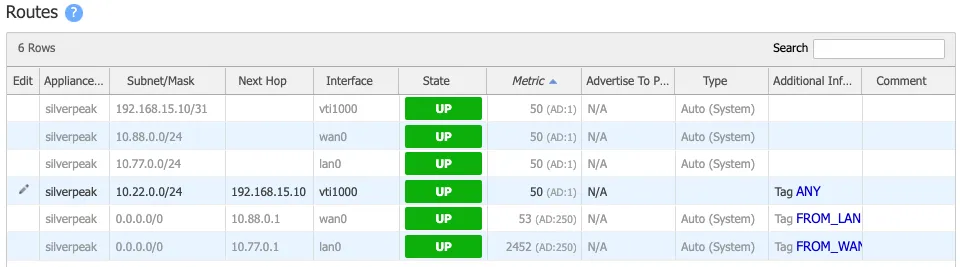

EdgeConnect 上西部分支机构的静态路由

验证 Secure Web Gateway

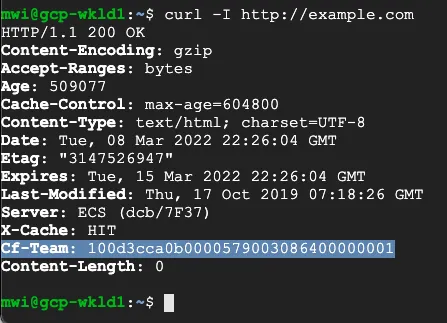

要验证从本地子网通过 Cloudflare 的 Secure Web Gateway 的流量，请运行如本例所示的 cURL。

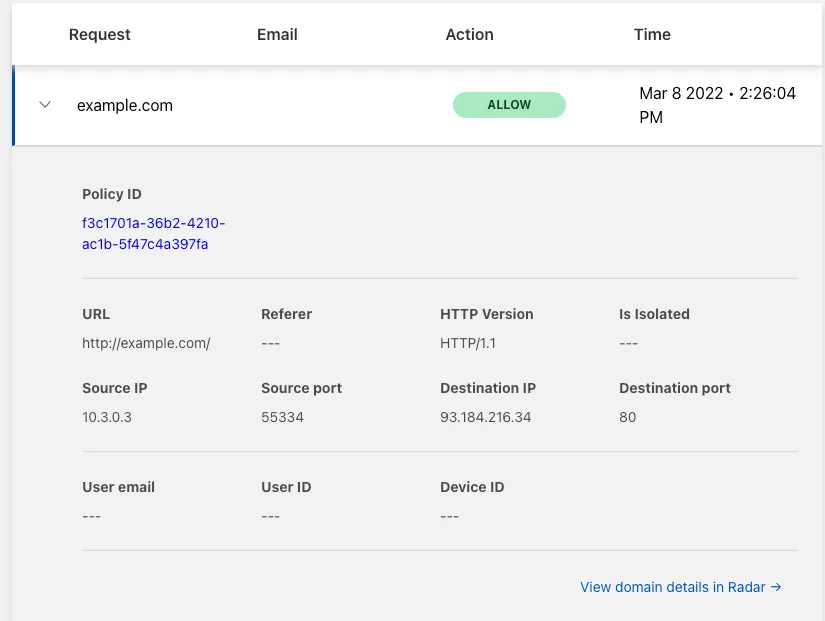

您可以通过 Cf-Team 响应头的存在来验证请求是否经过了 Gateway，或者通过在仪表板的 Logs > Gateway > HTTP 下查看日志来验证。

验证东西向流量

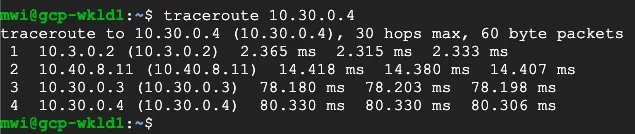

要验证东西向流量，请运行如示例所示的 traceroute。

该示例显示了 GCP East 中的一个客户端 (10.3.0.3)，它可以 ping 通 GCP West 中一个客户端的私有 IP (10.30.0.4)。

traceroute 显示了从客户端 (10.3.0.3) 到以下位置的路径：

• EdgeConnect 上的 GCP East lan0 IP (10.3.0.2)
• Cloudflare 私有 GRE 端点 IP (10.4.8.11)
• West EdgeConnect 上的 GCP West lan0 IP (10.30.0.3)
• GCP West 客户端 (10.30.0.4)

这验证了通过 Cloudflare WAN 的东西向流量。

验证 Secure Web Gateway

要验证从本地子网通过 Cloudflare 的 Secure Web Gateway 的流量，请运行如本例所示的 cURL。

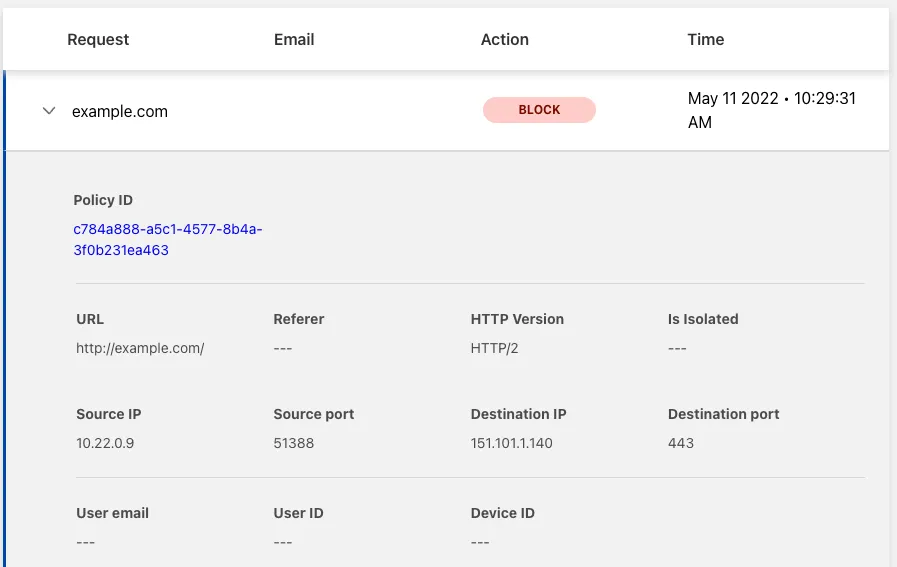

您可以通过 Cf-Team 响应头的存在来验证请求是否经过了 Secure Web Gateway，或者通过在仪表板的 Logs > Gateway > HTTP 下查看日志来验证。

验证东西向流量

要验证东西向流量，请运行如示例所示的 traceroute。

该示例显示了 GCP Central 中的一个客户端 (10.22.0.9)，它可以 ping 通 GCP West 中一个客户端的私有 IP (10.77.0.10)。

traceroute 显示了从客户端 (10.22.0.9) 到以下位置的路径：

• EdgeConnect 上的 GCP Central lan0 IP (10.22.0.2)
• Cloudflare 私有 IPsec 端点 IP (192.168.10.11)
• GCP West EdgeConnect 私有 IPsec 端点 IP (192.168.15.10)
• GCP West 客户端 (10.77.0.10)

这验证了通过 Cloudflare WAN 的东西向流量。
