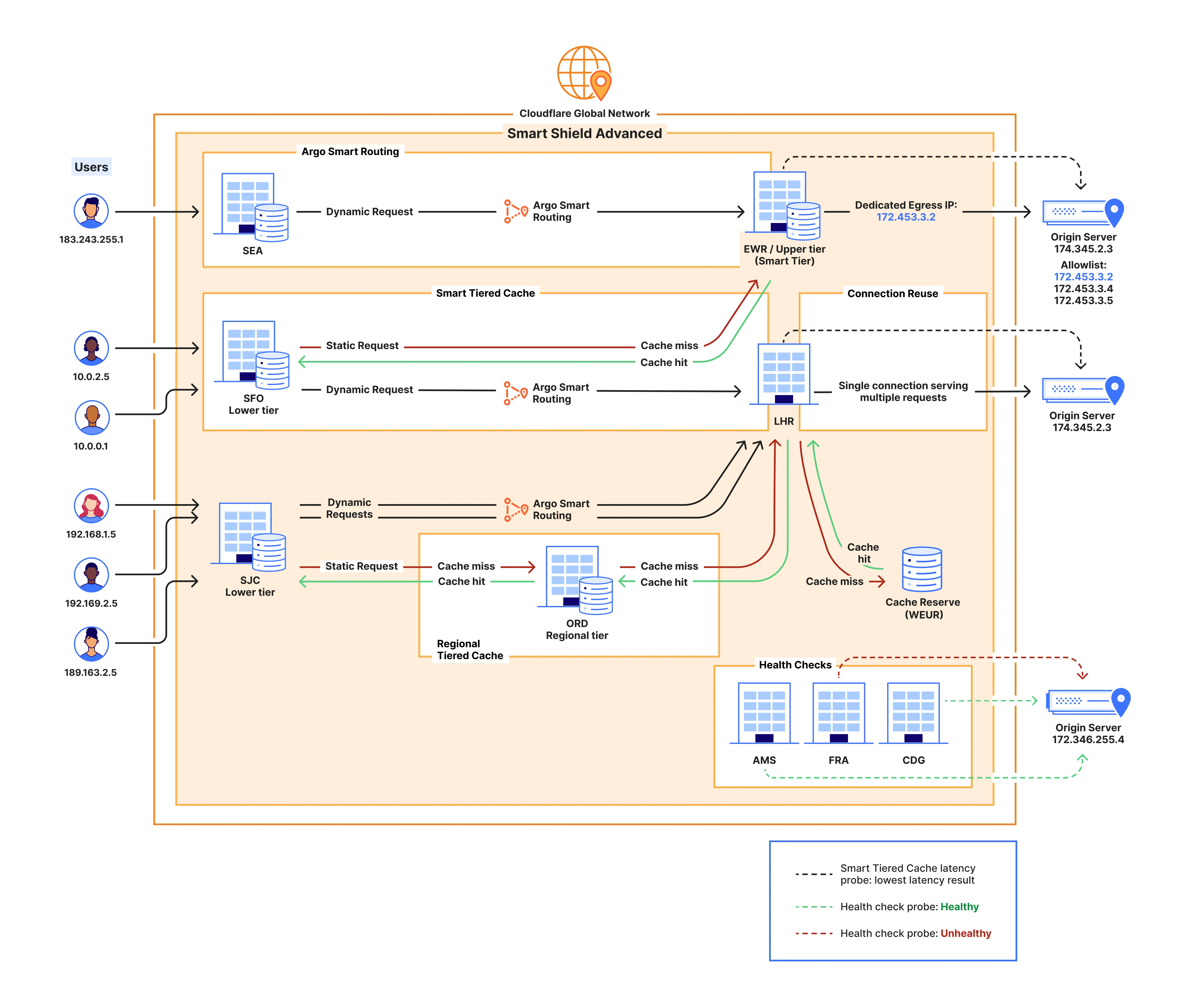

下图展示了激活 Smart Shield 时请求如何在 Cloudflare 网络中流转，以及每个功能在该路径中应用的位置。
来自访问者的请求首先到达附近的下层数据中心。对于静态（可缓存）内容，下层会检查其本地缓存。如果缓存未命中，请求将移动到上层数据中心——由 Smart Tiered Cache 基于到源站的最低延迟进行选择。如果配置了 Regional Tiered Cache，则会在上层之前检查区域中心。通过 Cache Reserve 的持久化存储在向源站请求内容之前提供了最后一层缓存。
对于动态（不可缓存）请求，Argo Smart Routing 会找到到达源站的最快网络路径。在 Cloudflare 的上层数据中心和您的源站之间，连接复用将多个请求打包成一个连接，从而减少了源站处理的总连接数。
Health Checks 从多个数据中心运行，以监控您的源站是否在线且响应迅速。Dedicated CDN Egress IPs 为从 Cloudflare 到您源站的流量提供保留的 IP 地址，允许您将源站防火墙限制为一个小范围的允许列表。
